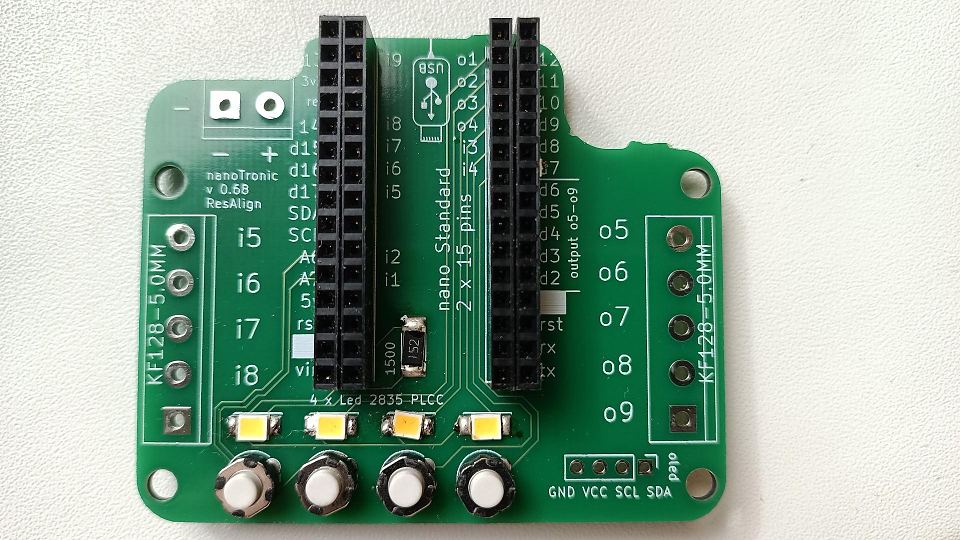

Esimene montaa¾ietapp
Alustame nelja nupu ja led tulega, mille toimimiseks on vaja plaadile joota ka mõned takistid. Mikrokontrolleri ühendamiseks on 15 klemmiga liistud.

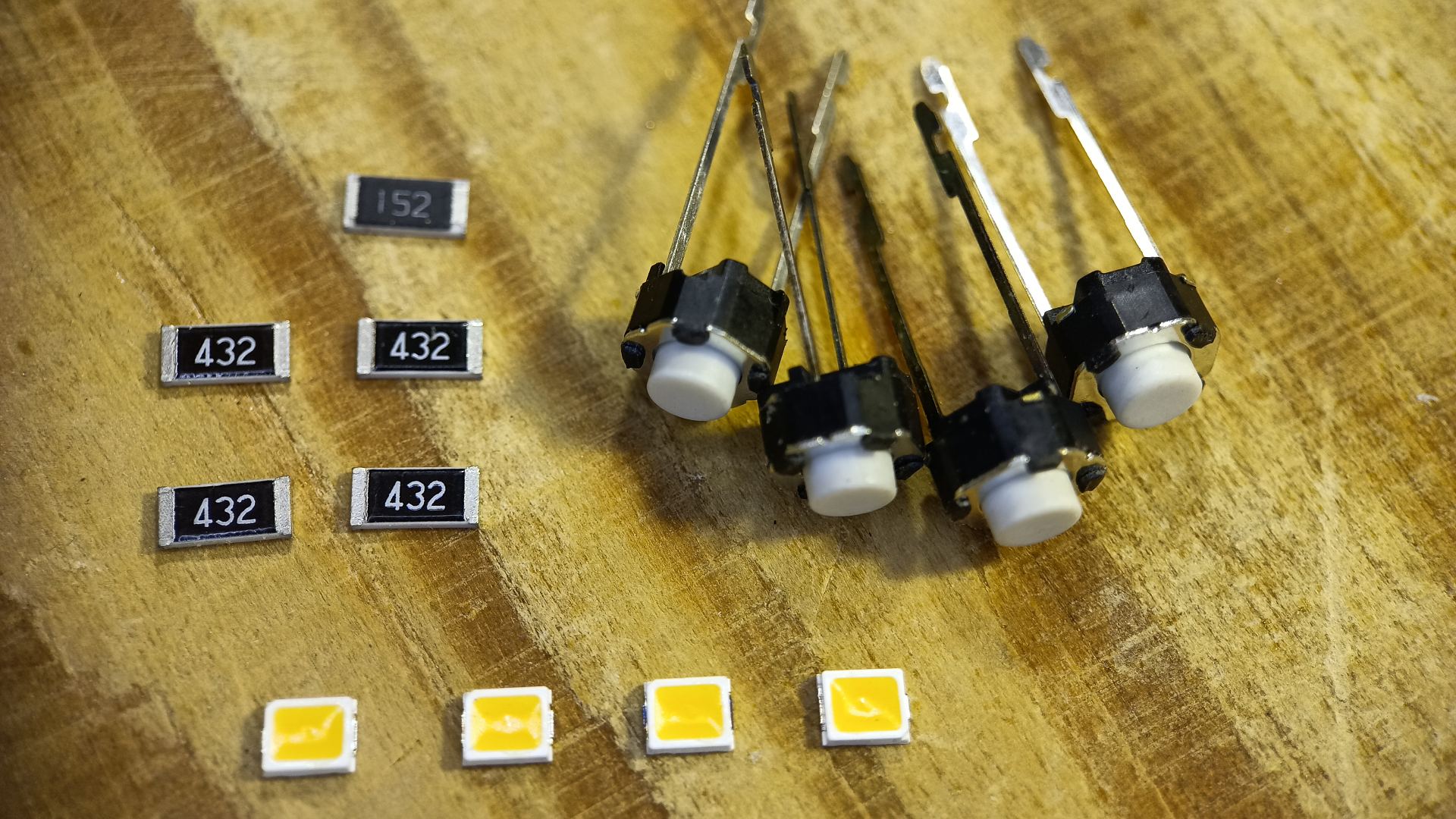

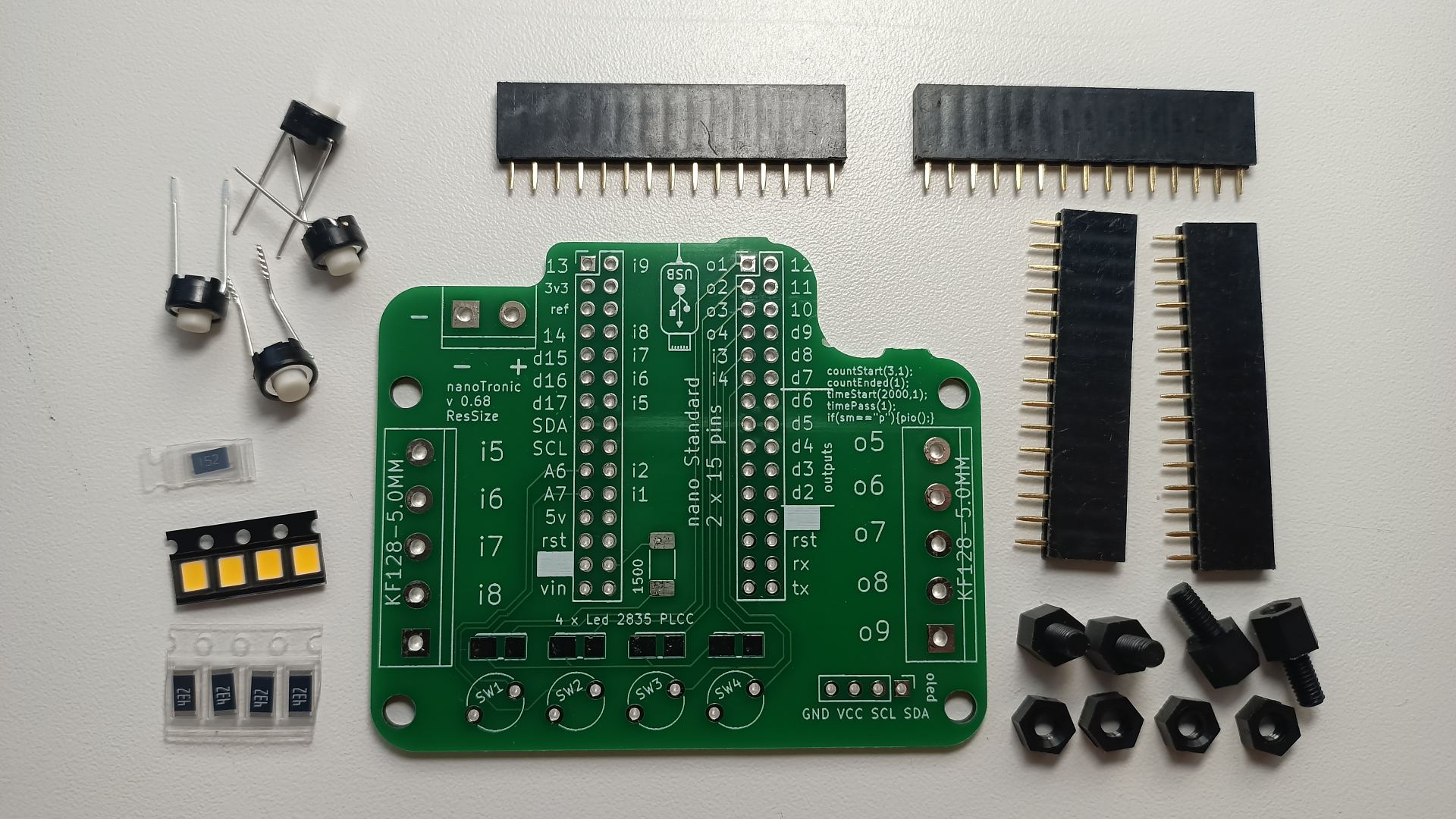

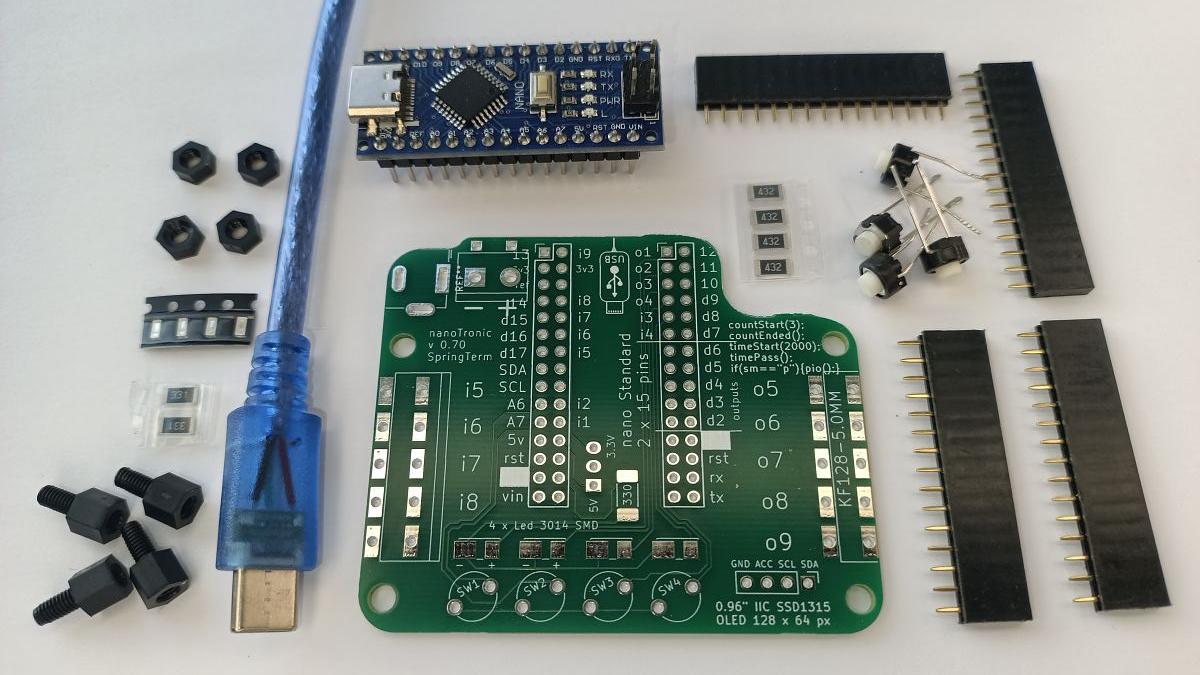

Esimese montaa¾ietapi komponendid koos 0.70 versiooni trükiplaadi, Arduino nano kontrolleri ja USB Tüüp-C andmejuhtmega on nähtavad paremal oleval illustratsioonil
Monteeri täpselt selles järjekorras nagu on nimekiri loetletud, et saaksid aru, kumb on plaadi esipool.

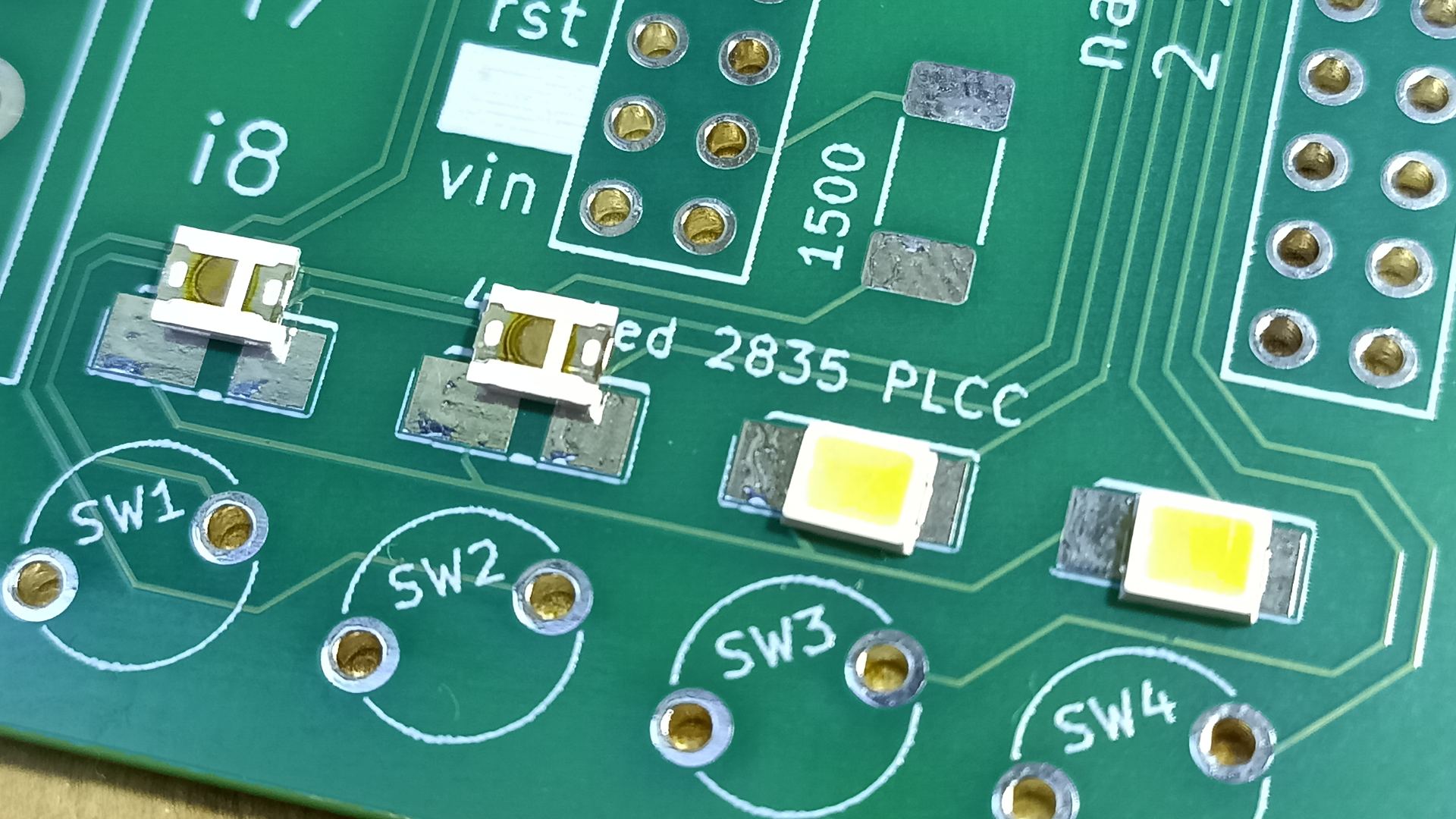

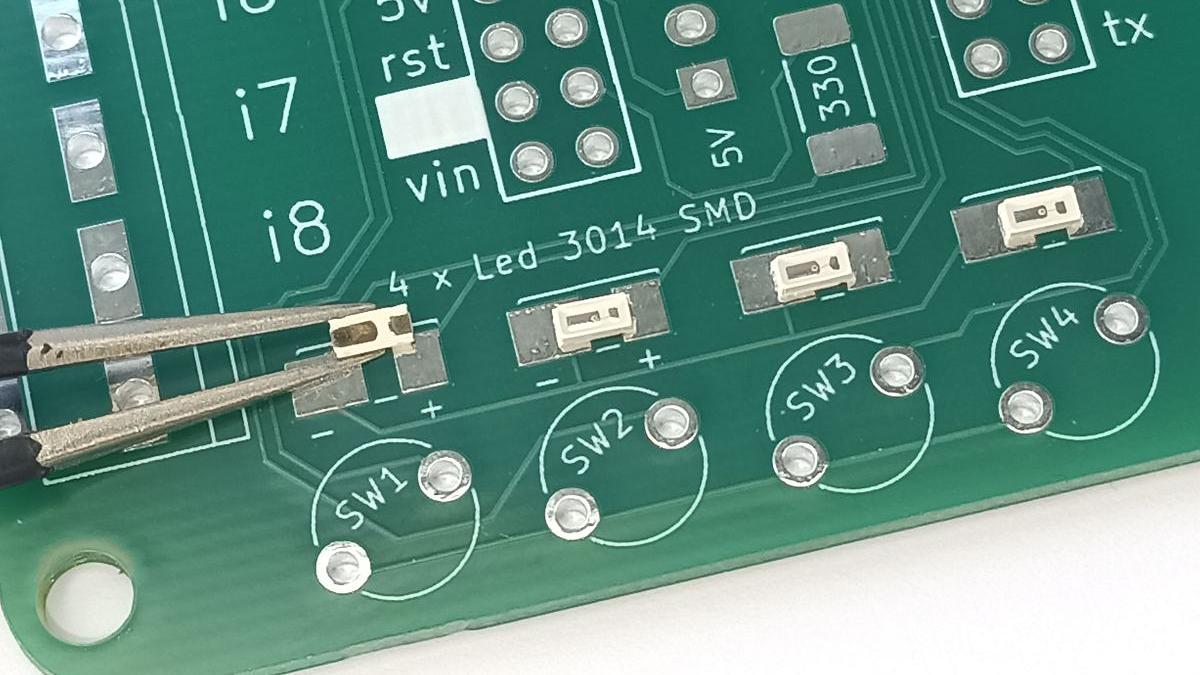

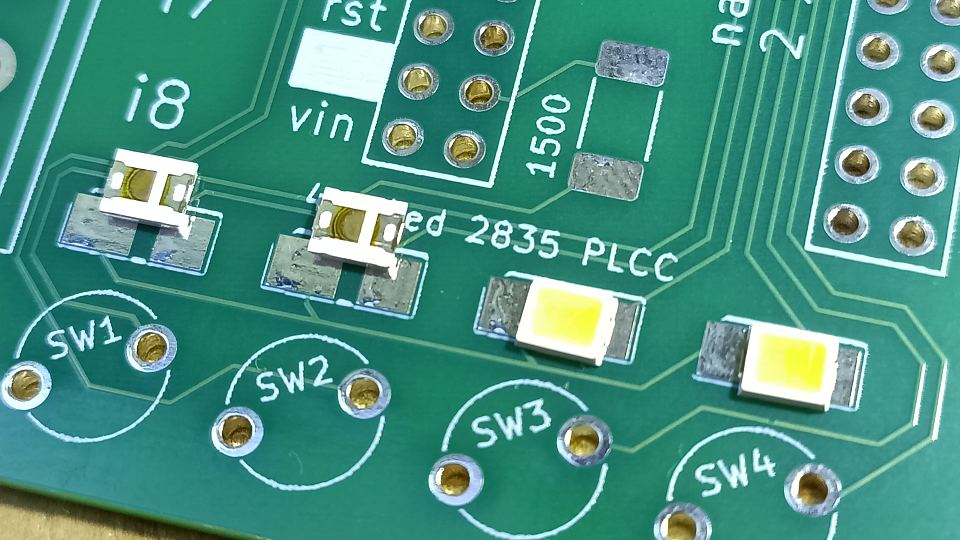

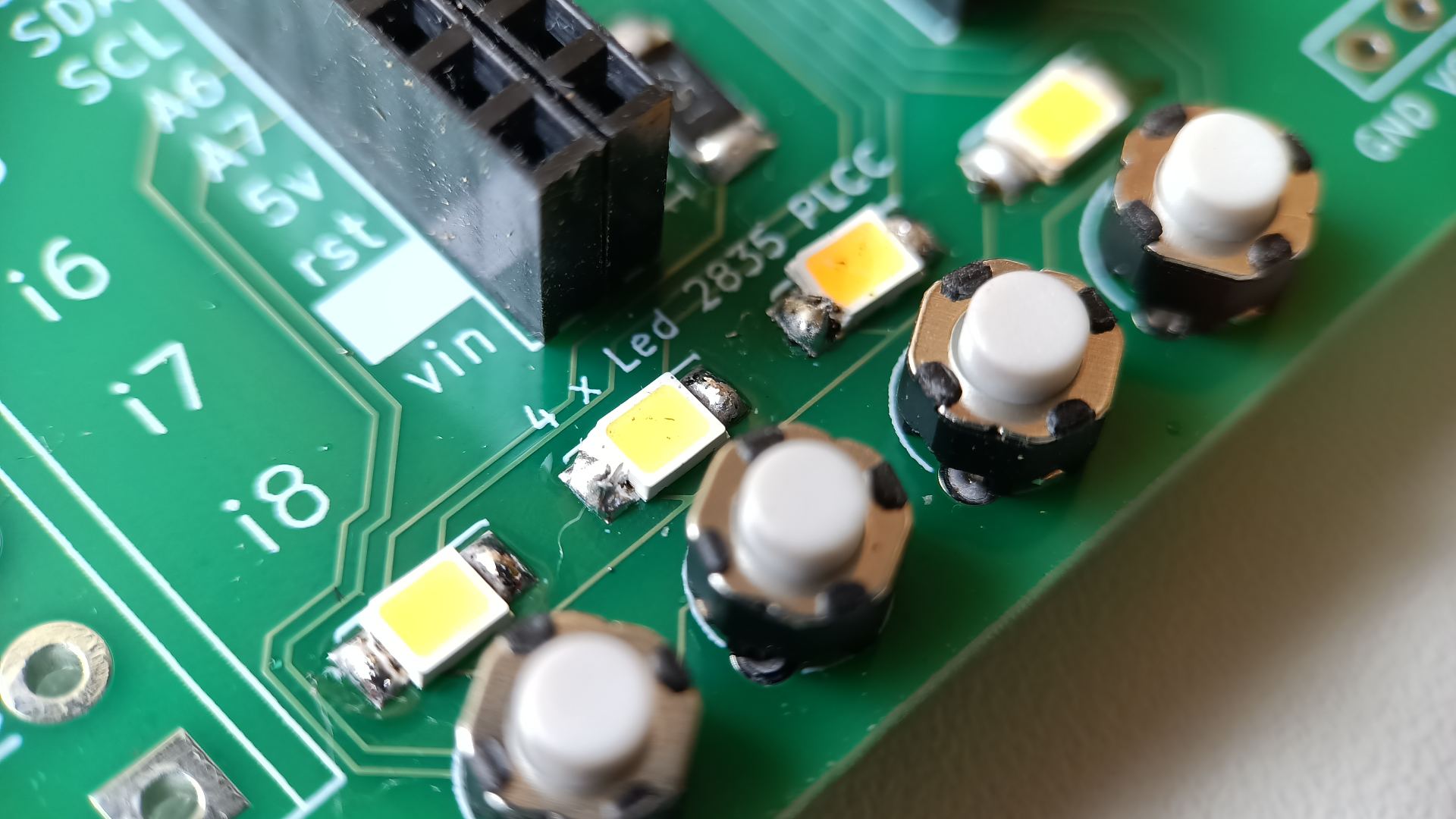

Esmalt alusta LED tulede paigaldamisest, need on plaadi esiküljel. Jälgi kindlasti polaarsust, alumisel poolel olev kitsam klemm läheb + poolele ja laiem - poolele.
Led tulede ümber olev korpus on üsna pehmest plastikust, siis tuleb need joota kiirelt ja täpselt, et komponente mitte liigselt kuumutada. Plaadil on jootealad disainitud ekstra laiad, et jootekolb mahuks plaadile ilma komponendi vastu panemata ja võimaldaks eemalt tina sulatada - see jookseb klemmi alla. | ||
 |

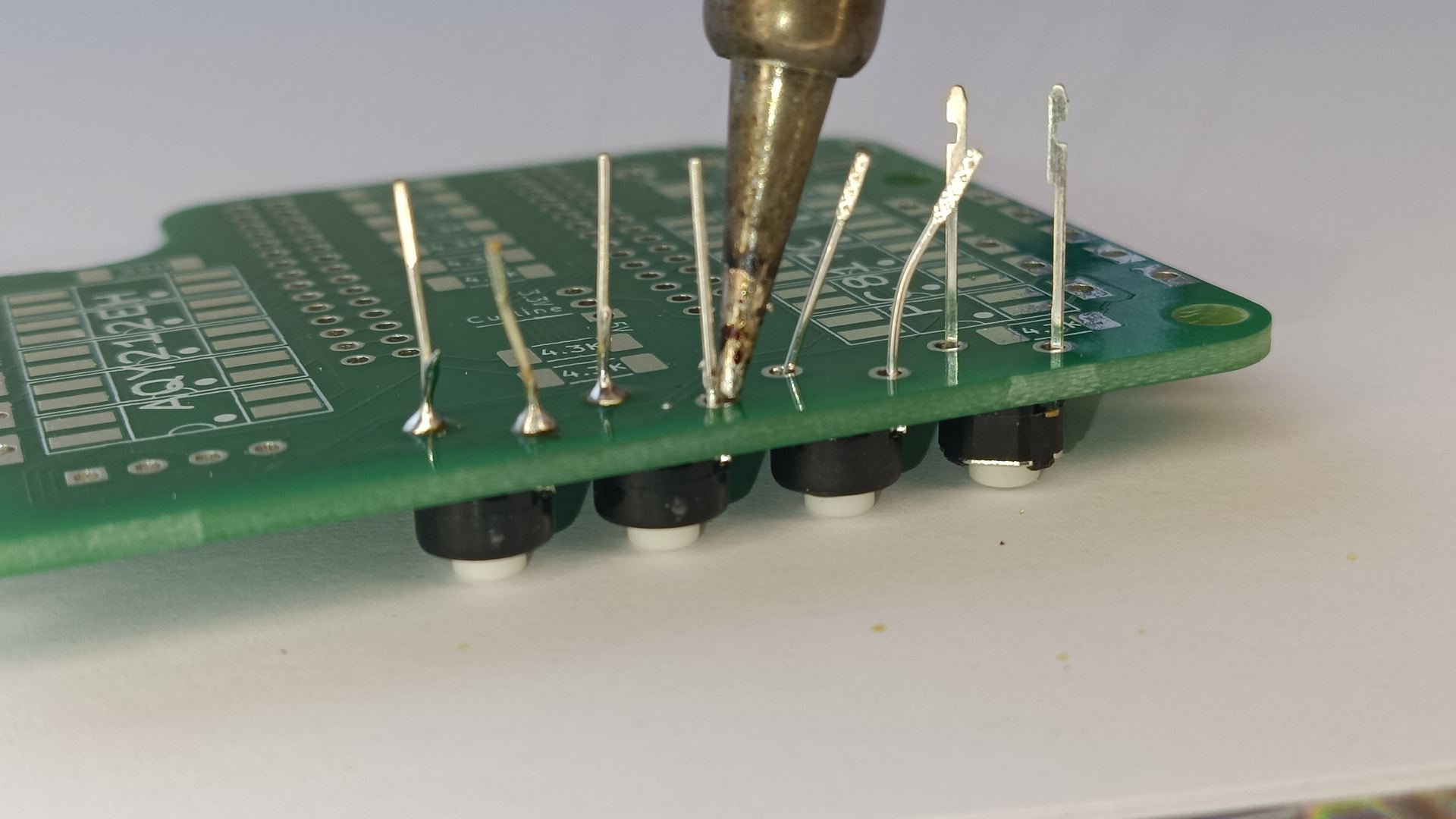

Vedrunuppude puhul torka nende jalad läbi trükiplaadi ja aseta tagurpidi lauale - nii ei kuku nupud välja ja jootekolviga jalaaugu servale vajutades surud plaadi samal ajal ka vastu nuppu. |
 |

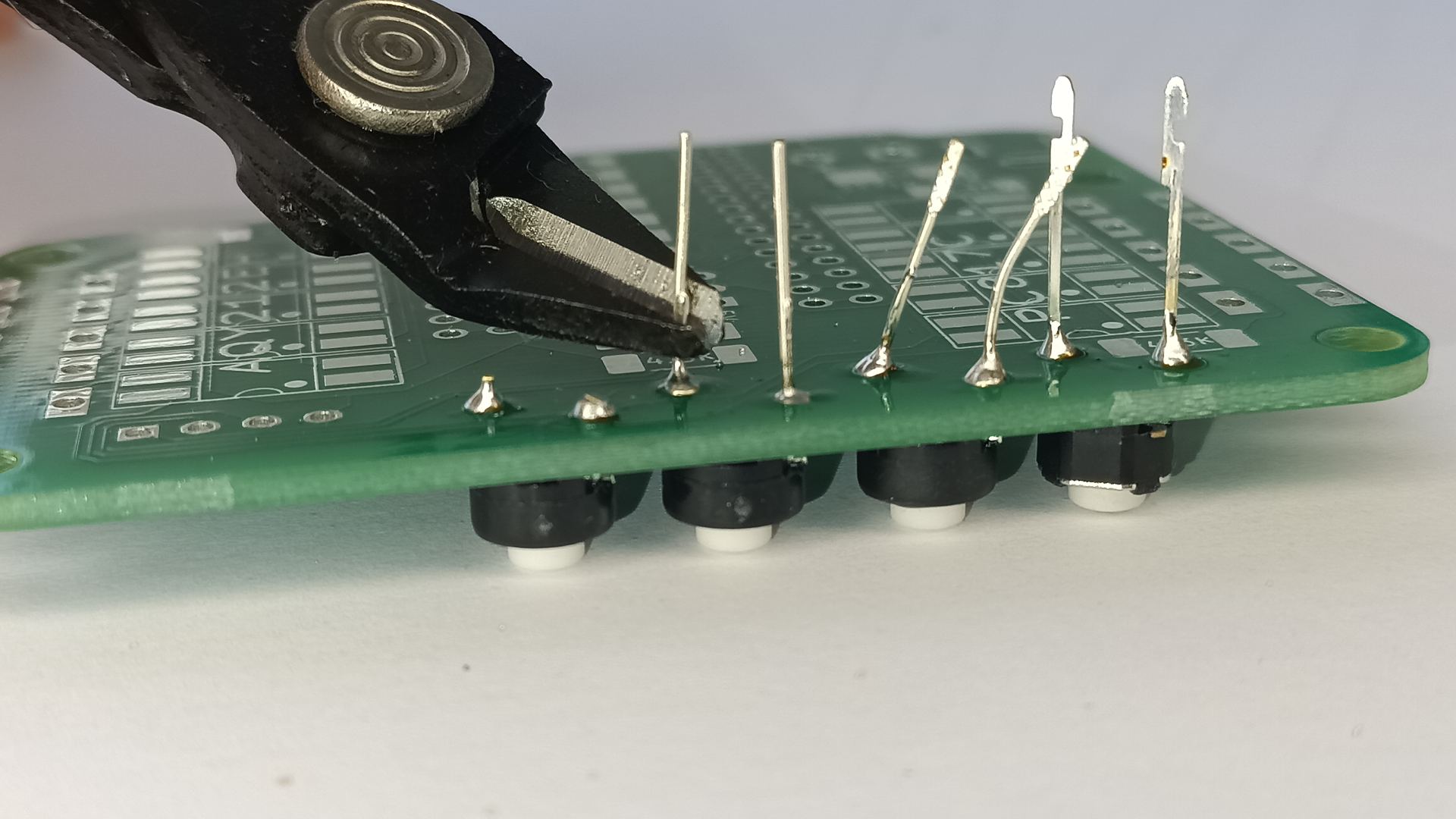

Peale nuppude jootmist, lõika ära jalgade üleliigne pikkus. |
 |

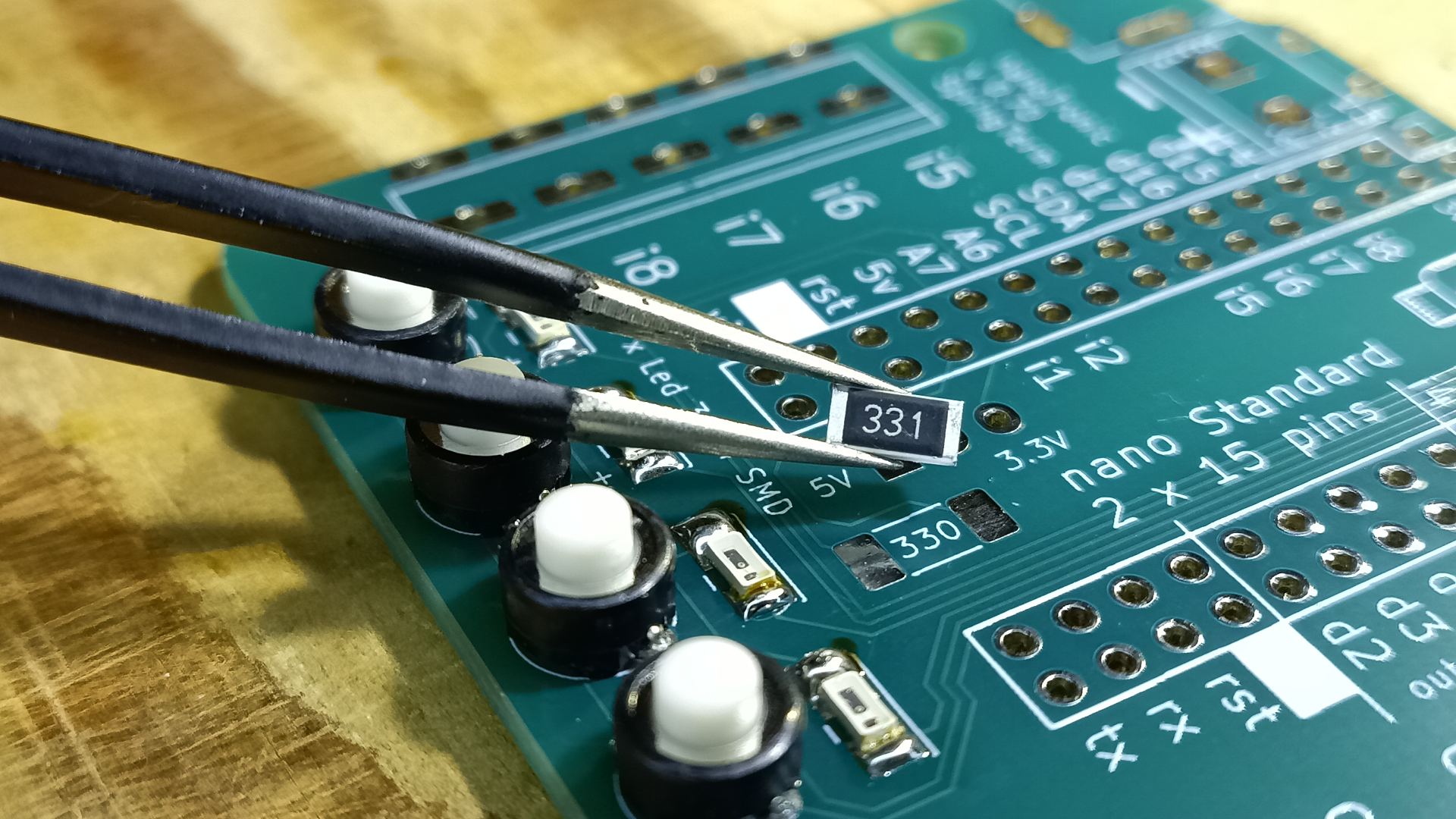

Järgmiseks jooda külge kaks 330 Ω takistit. Komponendil on markeering 331.
Üks 330 Ω läheb esiküljele ja teine tagaküljele. Otsi plaadi pealt takistite jalgade vahel olev märgistus "330" nagu näha alloleval pildil. |
 |

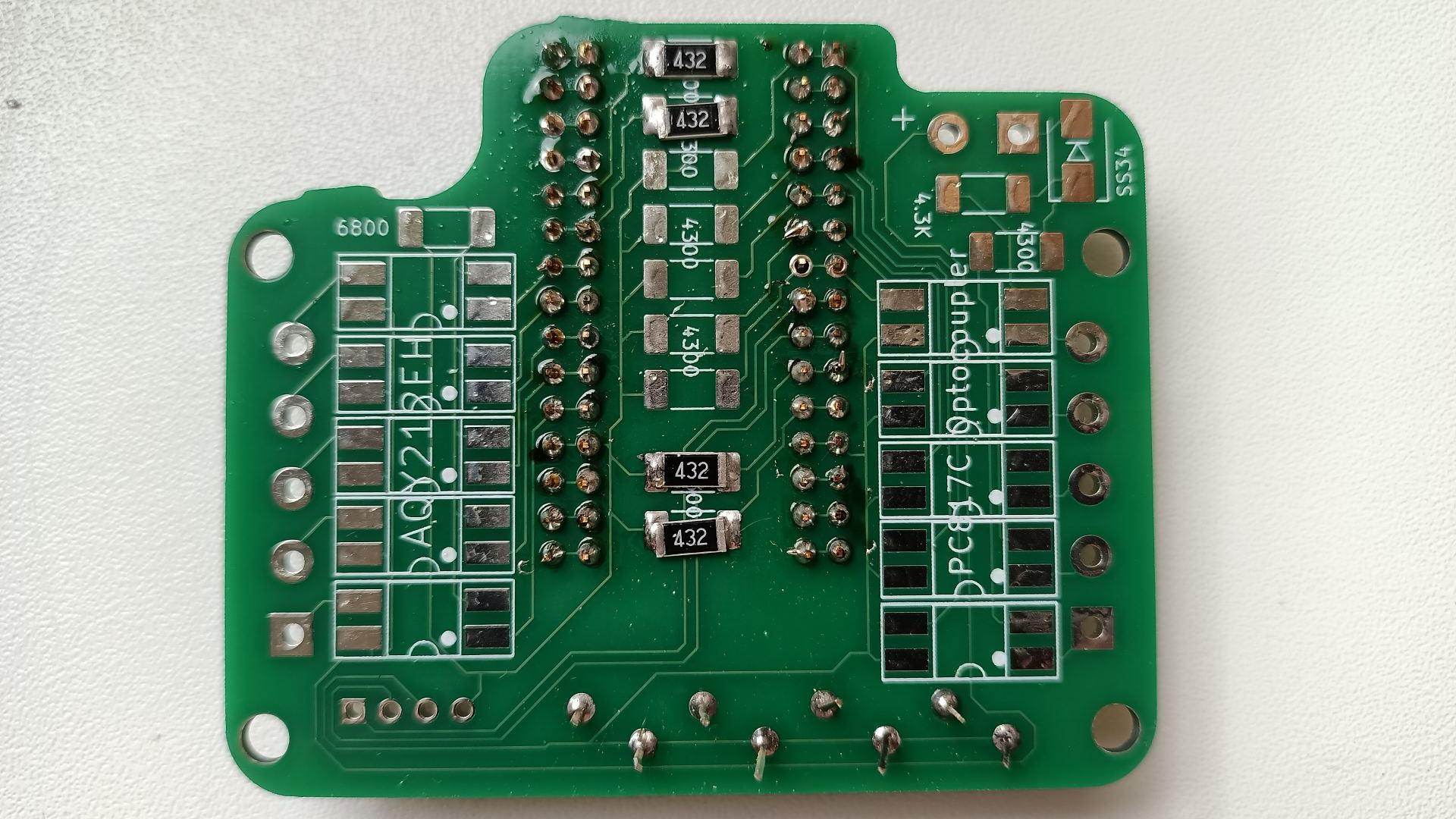

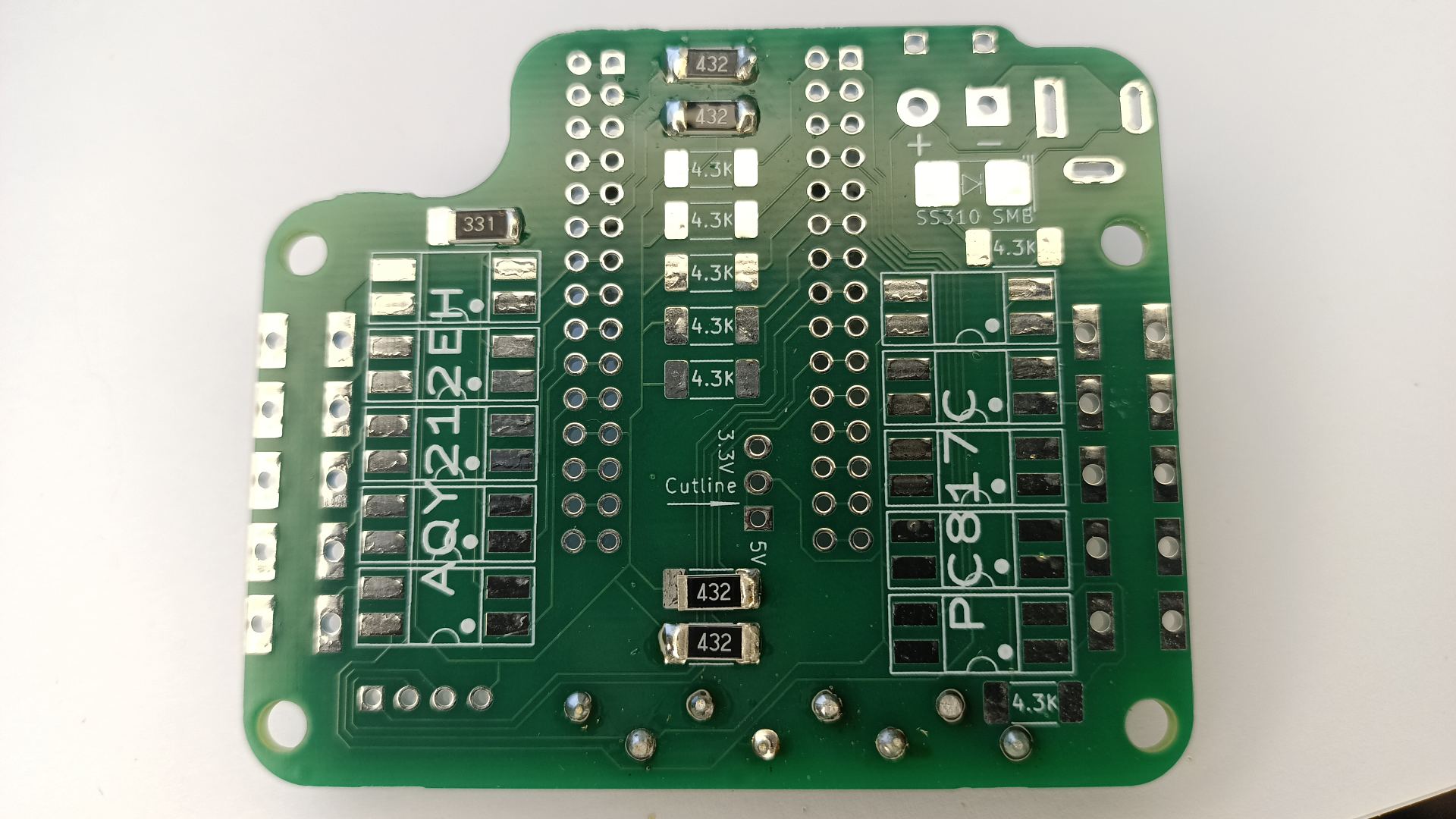

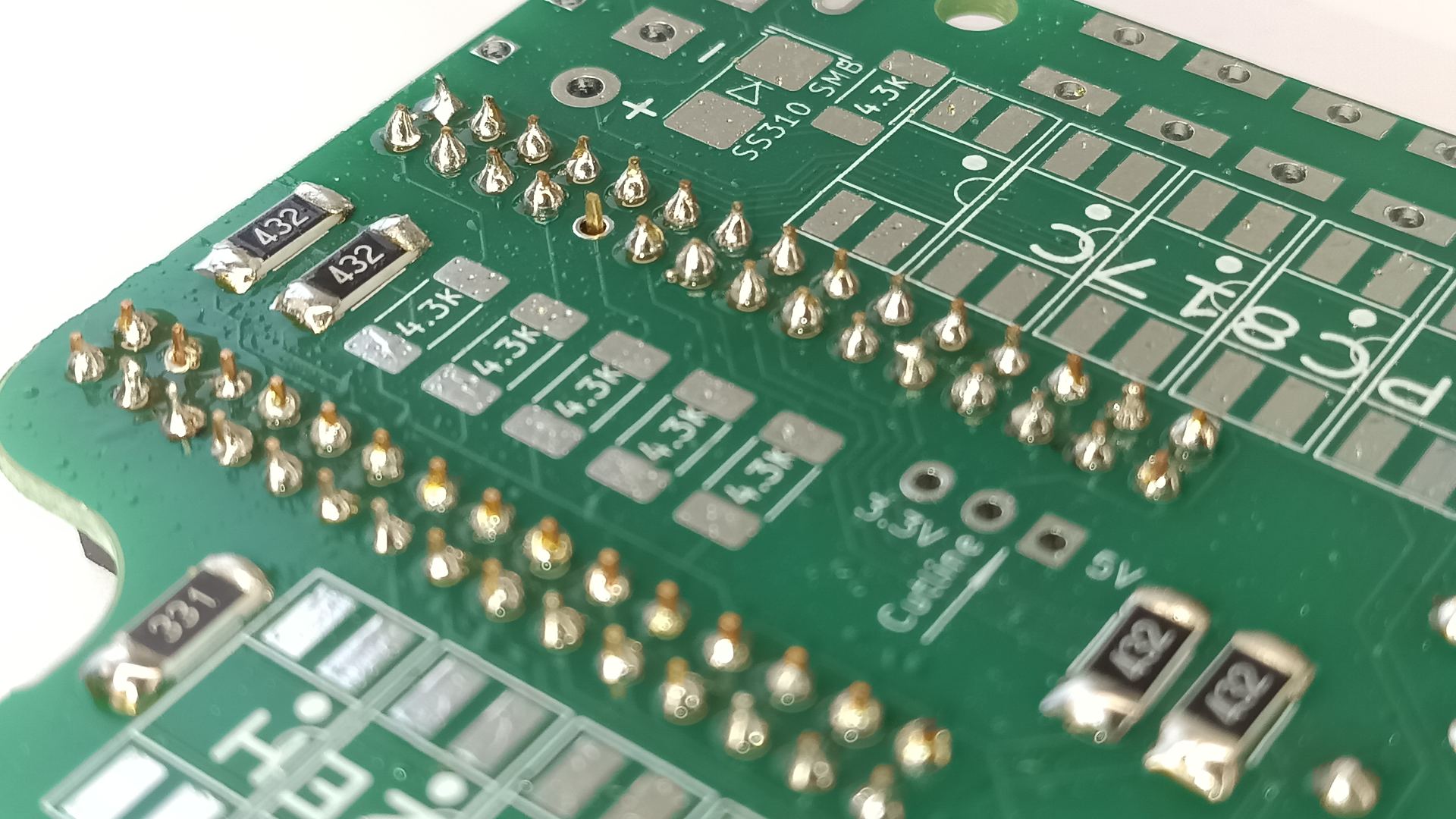

Edasi jooda tagumisele küljele neli 4.3 KΩ takistit, keset plaati esimesele, teisele, eelviimasele ja viimasele kohale, nagu paistab alloleval pildil.
Katsu takistid joota sirges reas, et need ei puutuks omavahel servast kokku. Vajadusel hoia komponente jootmise käigus paigal pintsettidega, abi võib olla ka hambatikust. |
 |

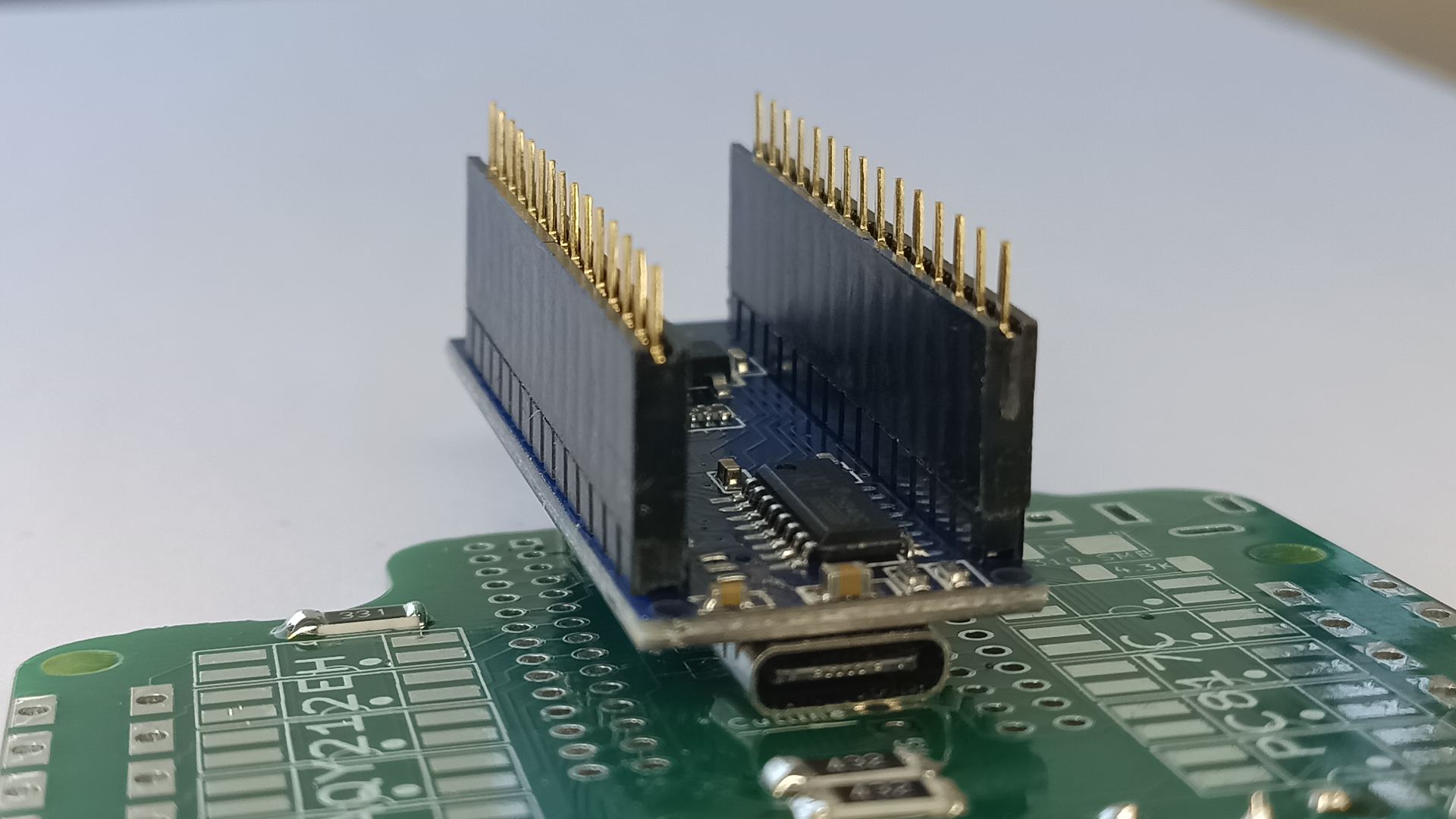

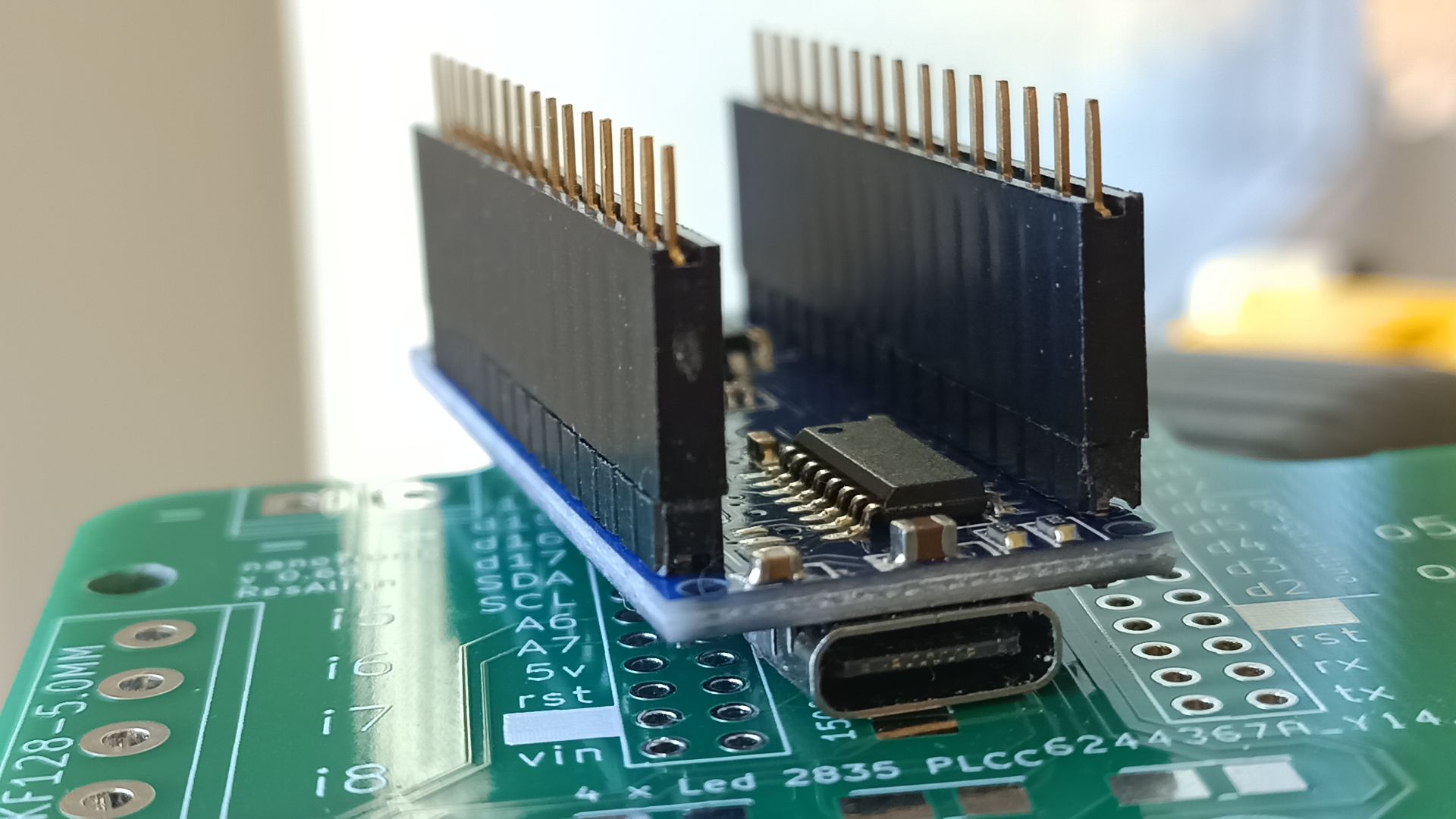

Klemmliistud peavad olema paralleelselt Täpselt õige paralleelsuse saavutamiseks kinnita esmalt kaks sisemist liistu mikrokontrolleri jalgade külge. Nii on vahe fikseeritud ja täiesti kindel, et kontroller mahub nende külge ka hiljem. |
 |

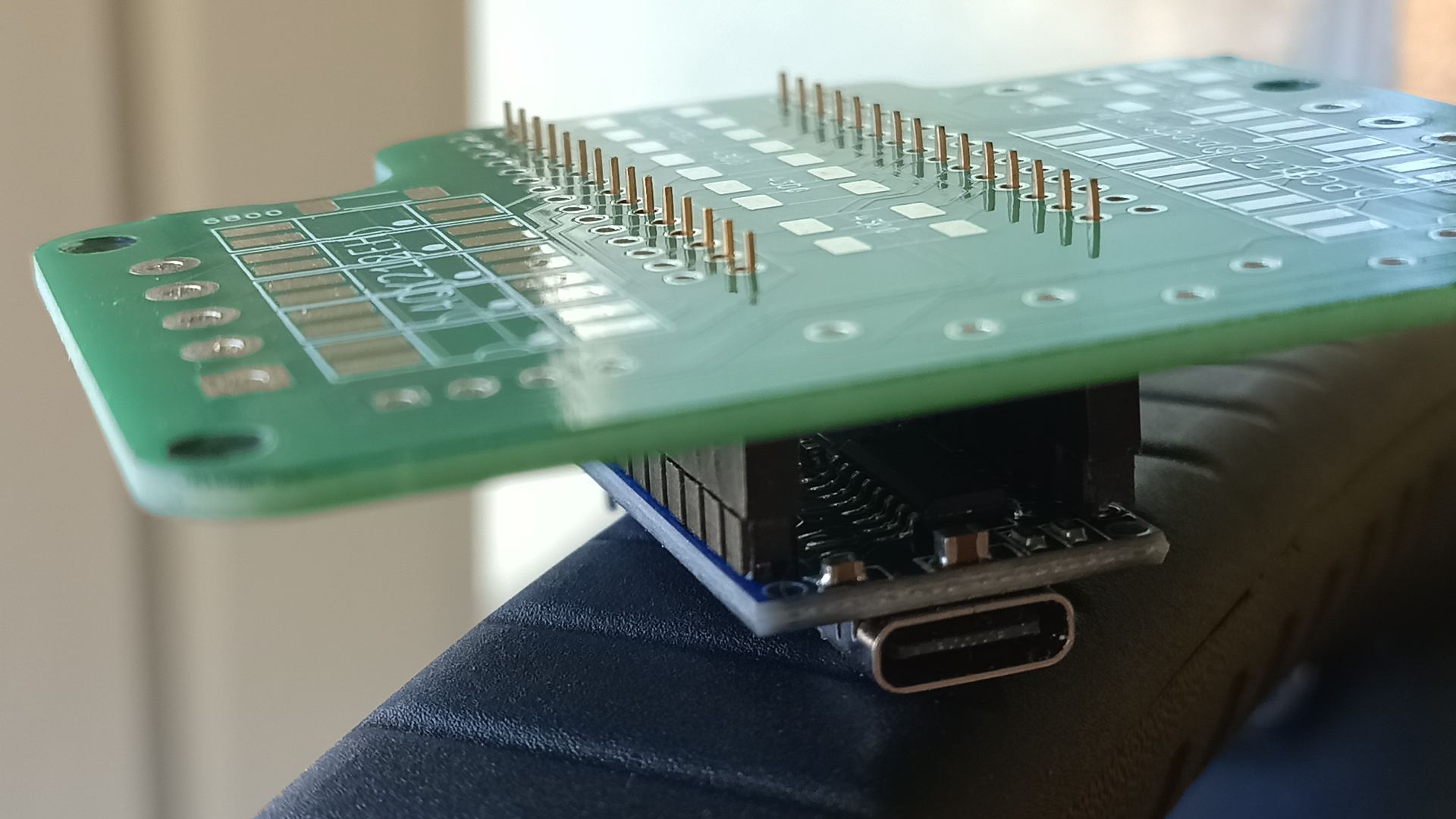

Paiguta liistud sisemiste ridade aukudesse ning pööra plaat teisipidi. Jooda fikseerimiseks esmalt äärmised paar klemmi. Kontrolli üle, kas klemmliistud on vastu plaati ja siis jooda ülejäänud. |
 |

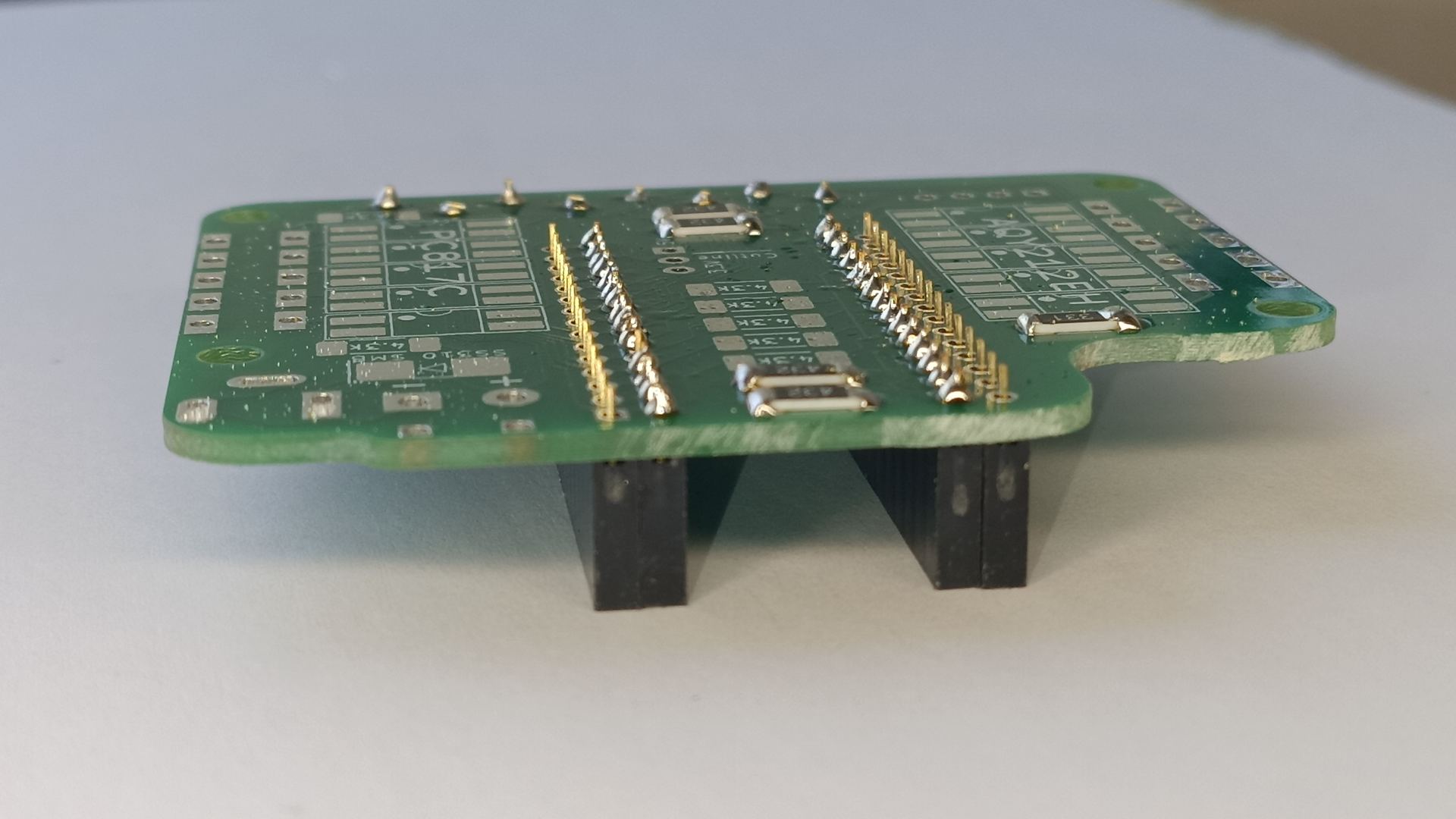

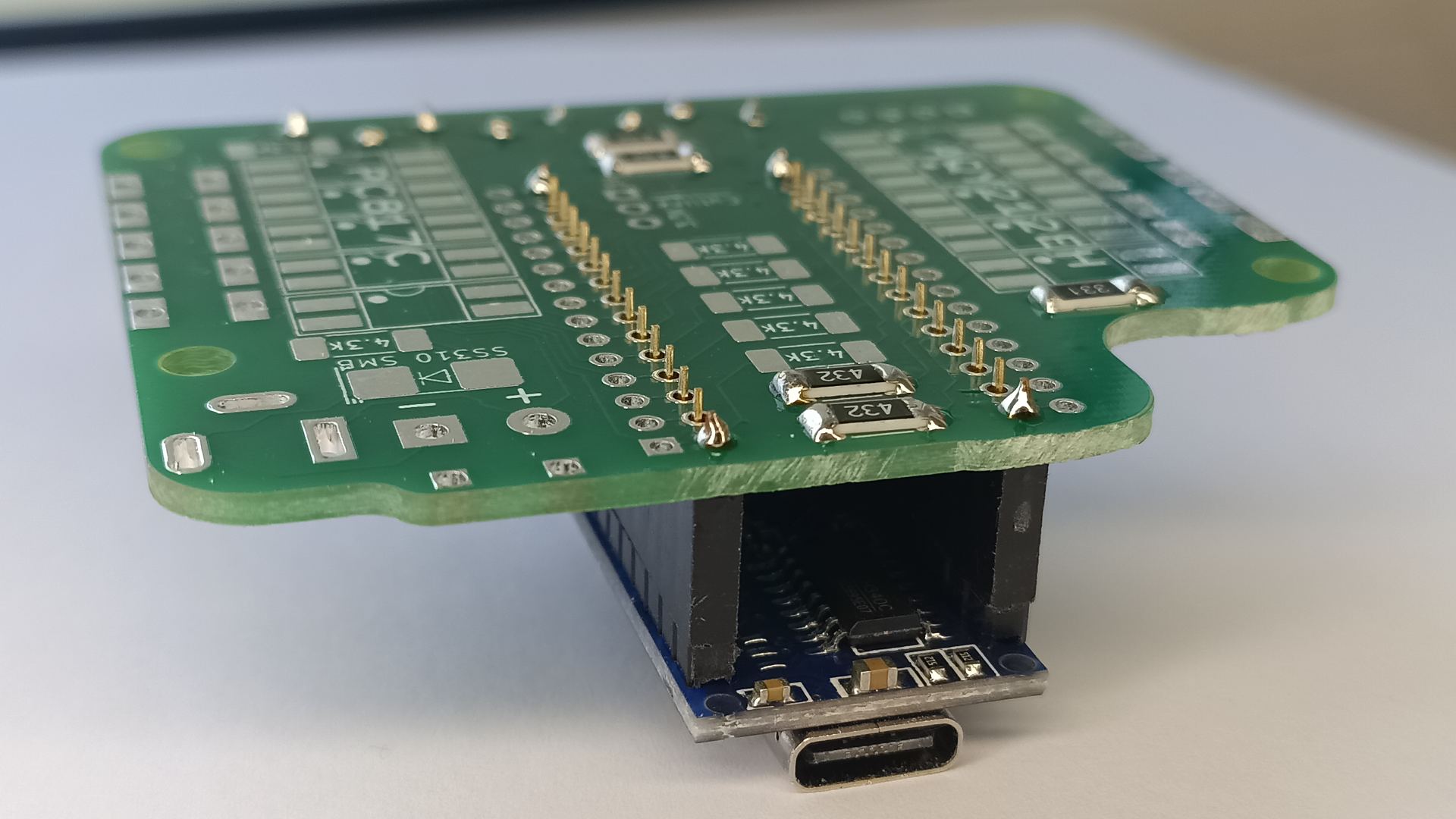

Välimiste klemmliistude paigaldamiseks eemalda mikrokontroller ja paiguta plaat lauale nagu näha alloleval pildil. Kontrolli üle, kas klemmliistud on tihedalt üksteise vastas. |
 |

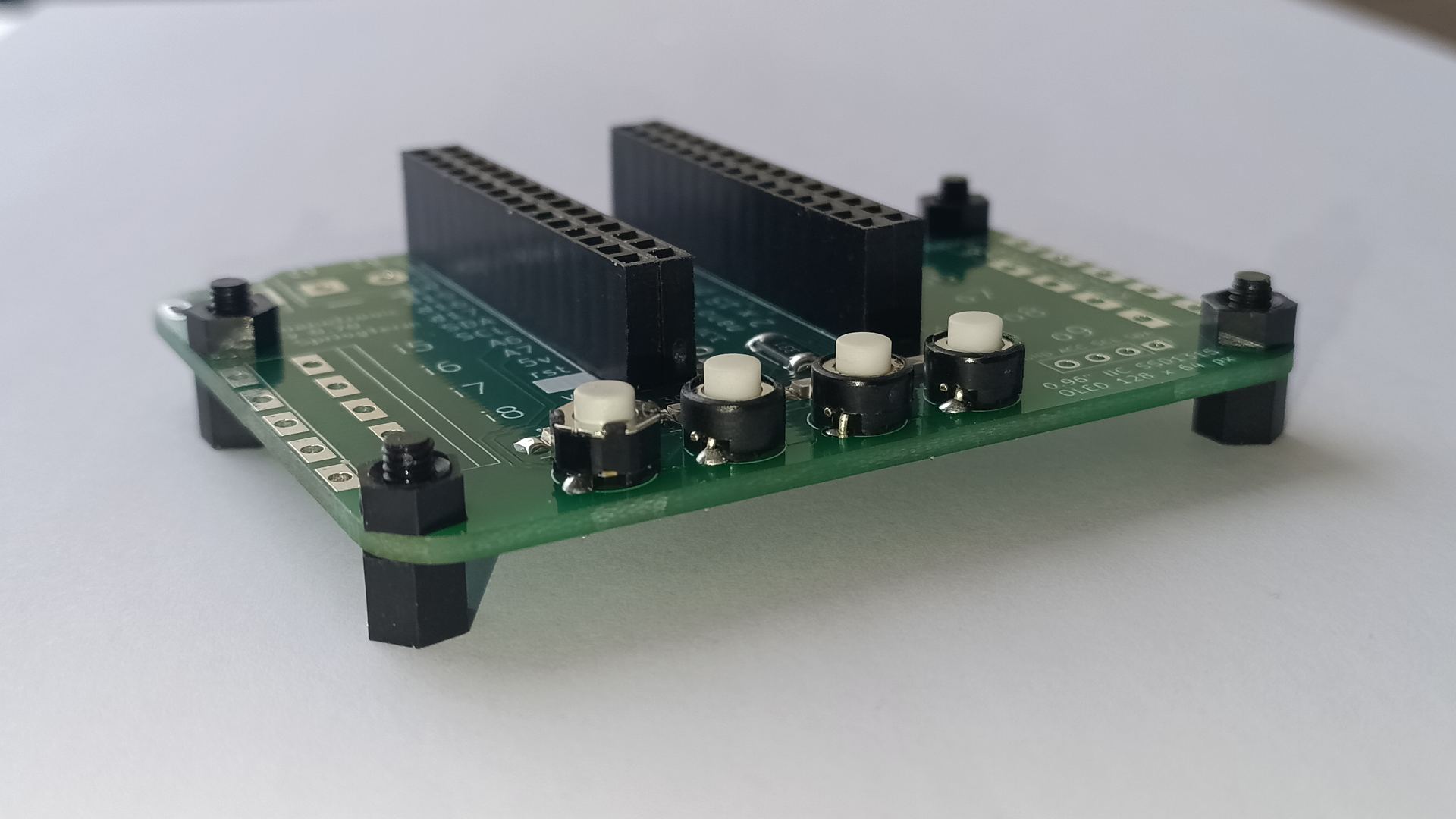

Monteeri plaadile külge nailonkruvid. Nende ülesanne on hoida laiendusplaati lauapinnast kõrgemal, nii ei teki olukorda, kus tagumise külje komponendid võiksid puutuda vastu elektrit juhtivat aluspinda. |
 |

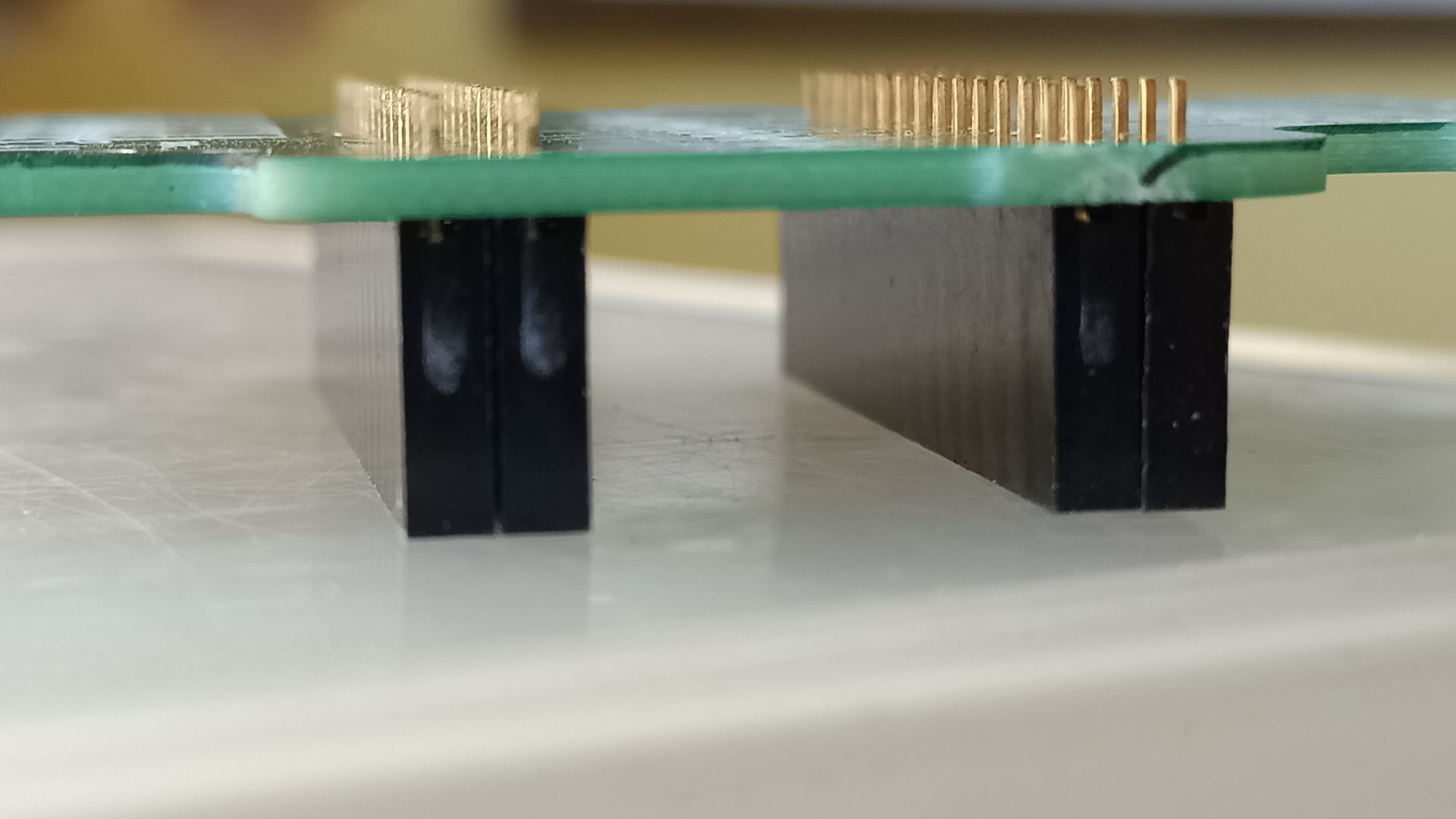

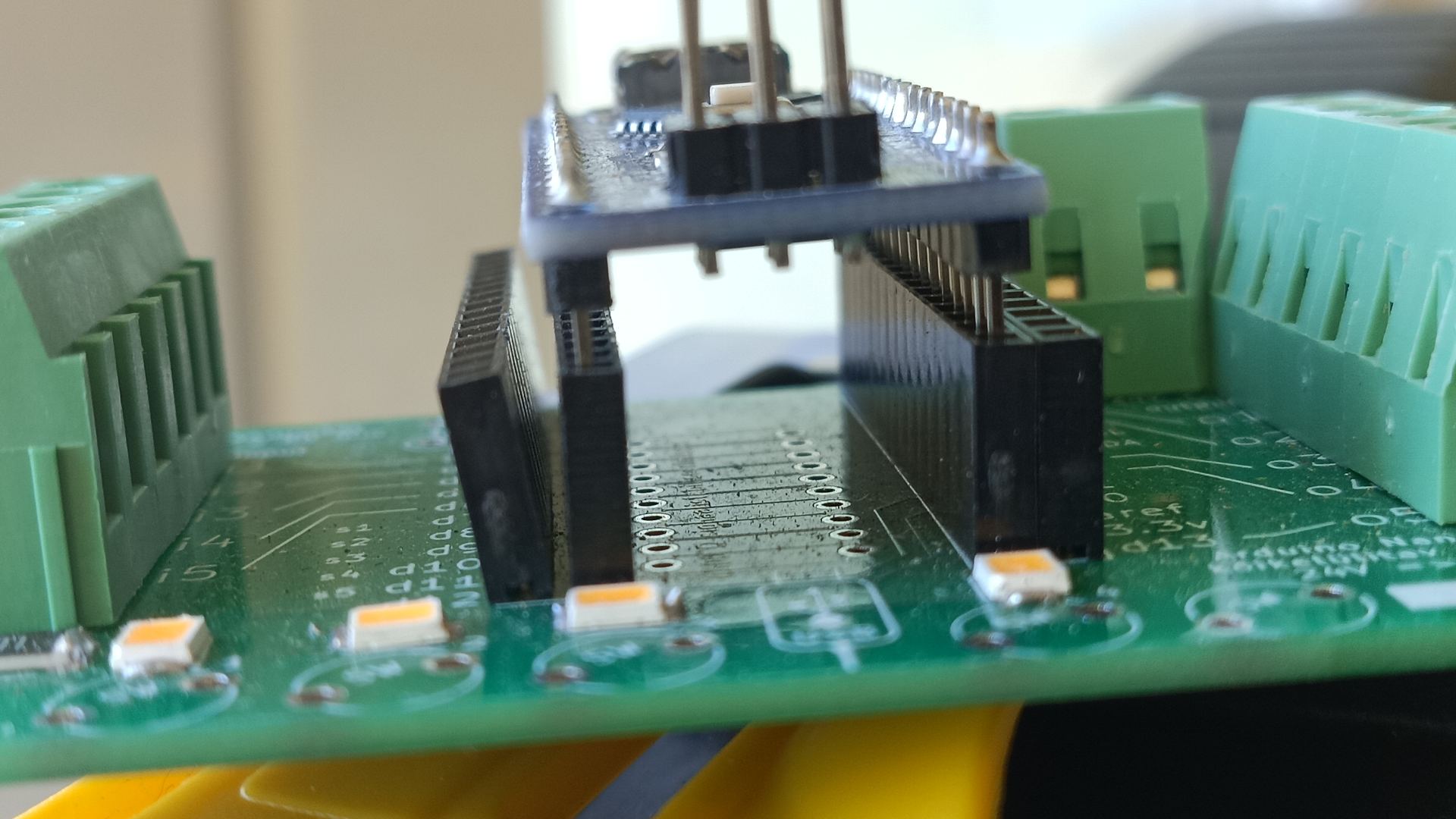

Jälgi klemmliistude paralleelsust Õhukesed klemmliistud on ainult 2.54 mm paksused, siis pead jälgima nende asendit. Fikseeri esmalt äärmised 2-3 klemmi, siis kontrolli asend üle ja korrigeeri vajadusel. Kui joodad kõik kohe kinni, alguses ei kontrolli, siis võid avastada sellise olukorra nagu näha alloleval pildil. |
 |

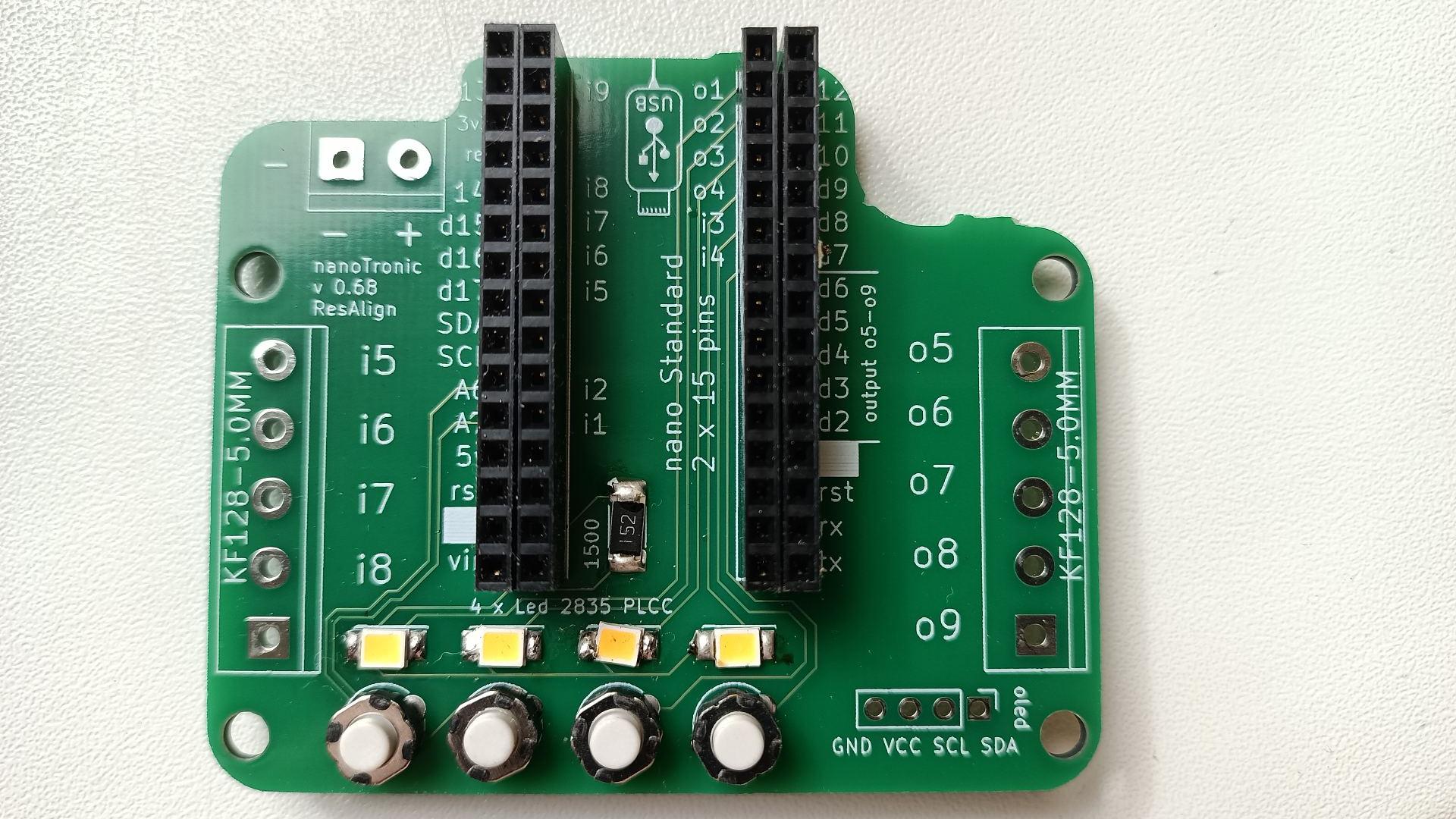

Tehtud, edasi Peale visuaalset järelkontrolli saad hakata tegelema tarkvarapoolega. Veendu Arduino IDE olemasolus arvutis, vajadusel installeeri. Loe edasi, kuidas laadida alla ja lahti pakkida nanoTronic teek ning kuhu see tuleb täpselt arvutis paigaldada.

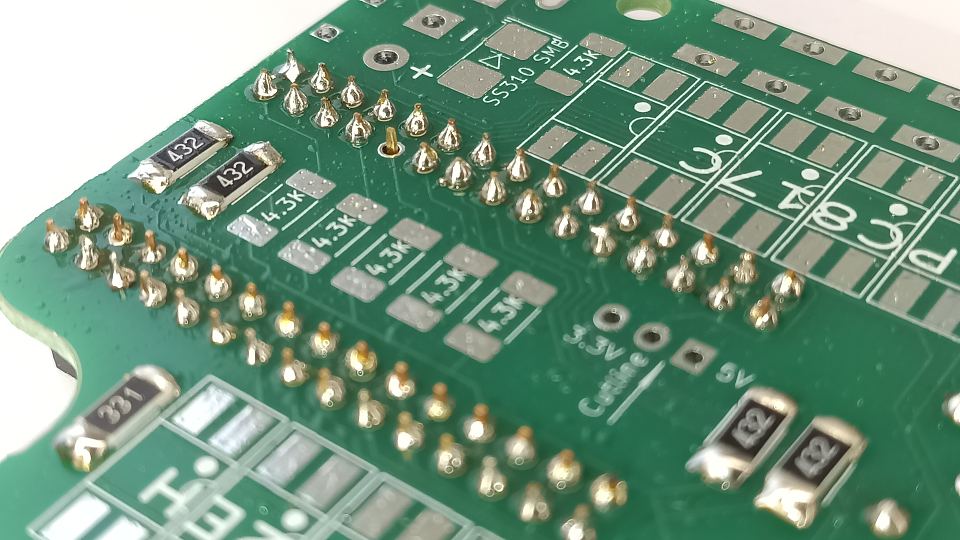

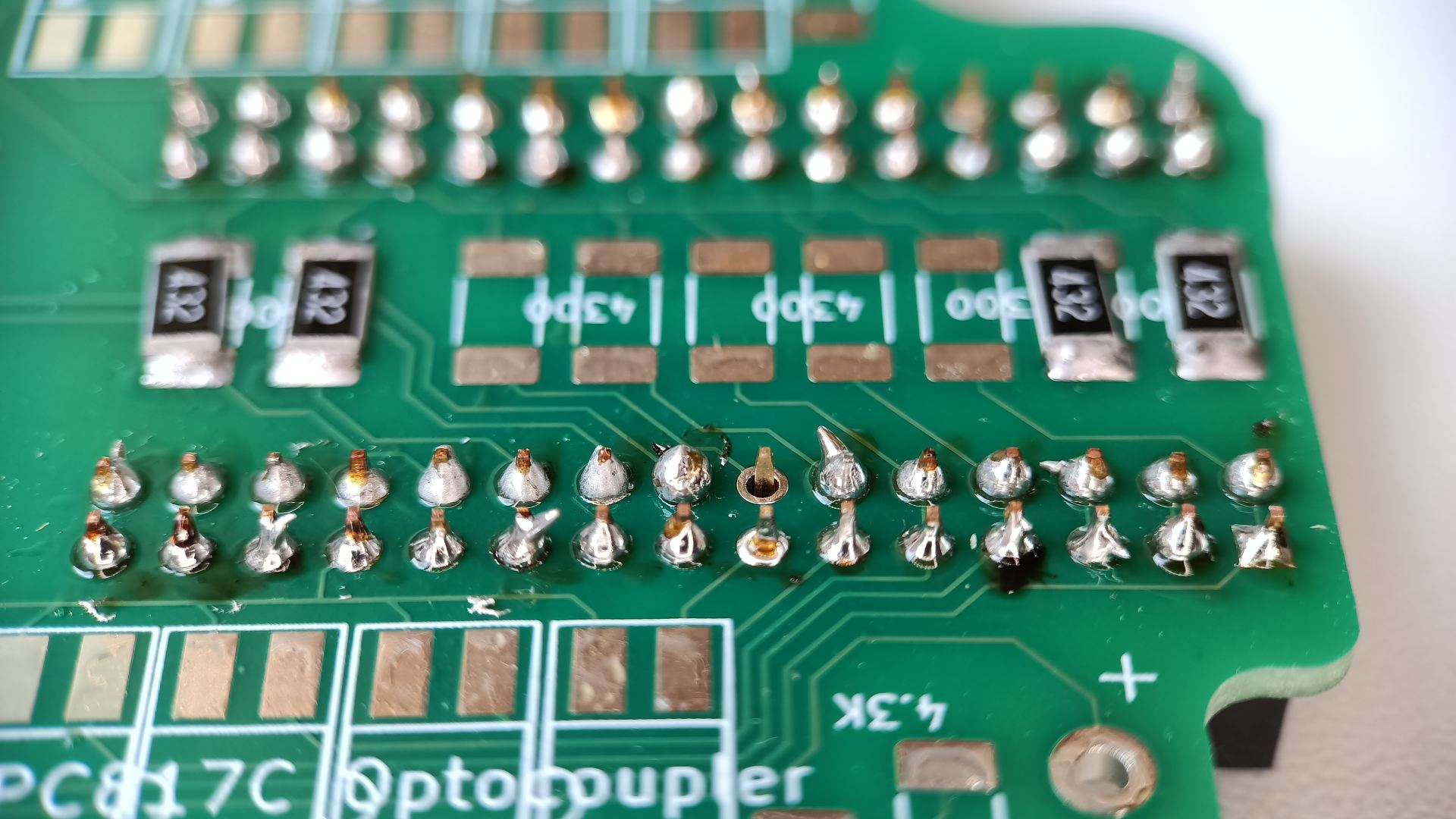

Visuaalne järelkontroll Kontrolli kindlasti üle, et kõik klemmliistude kontaktid on joodetud ja mitte ühtegi ei ole vahele jäänud. Näidiseks pilt, millel on üks klemm jäänud jootmata, ega anna korralikku kontakti. |
 |

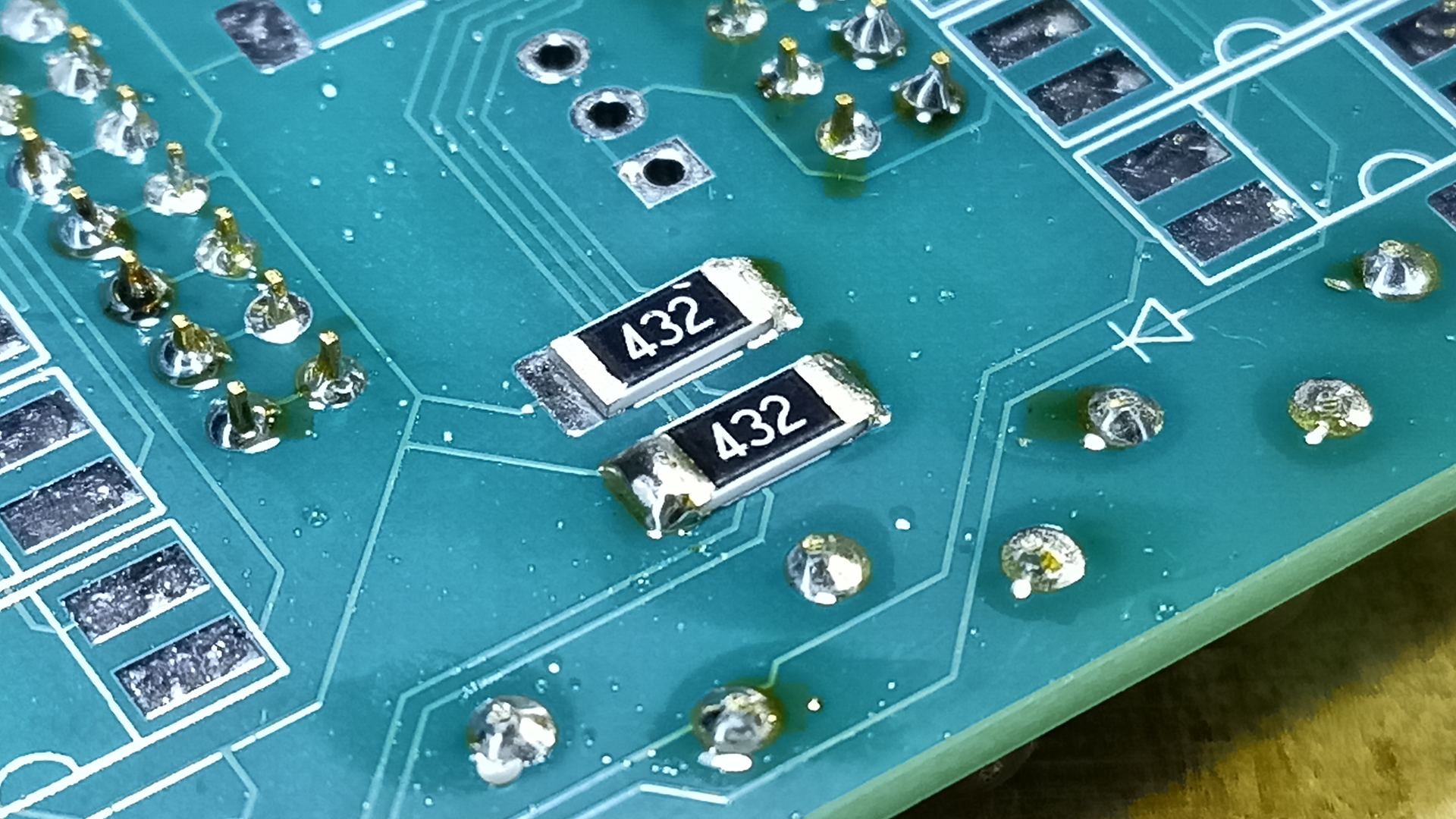

Kontrolli üle ka takistid. Vaata üle, kas kõigil on mõlemad küljed joodetud. Juuresoleval pildil on näha kuidas ülemisel on vasak pool lahtine ja seepärast takisti ühendust ei anna. |
 |
