Kuidas joota plaadile SMD komponente
Programmikoodi hakkame jooksutama Arduino Nano mikrokontrolleril, kuid selle sisend ja väljundsignaalide jaoks on vaja kokku monteerida nanoTronic laiendusplaat. Enne jootma hakkamist vaata läbi viidatud õppevideod.
Plaadi peale monteeritavate komponentide, SMD (ingl. Surface Mounted Devices) puhul on mõned nipid, mille kohta on järgnev video. Eriti tähtis on see just takistite ja led tulede puhul, mis peavad olema korrektselt õigesse kohta kinni joodetud kuid teisalt ei tohi neid ka ülemäära üle kuumutada.
Esimene meetod on teha plaadil pind joodisega kokku, paigutada komponent selle kohale, kuumutada ja lasta komponent pintsettidega vajutades oma kohale vajuda. | ||

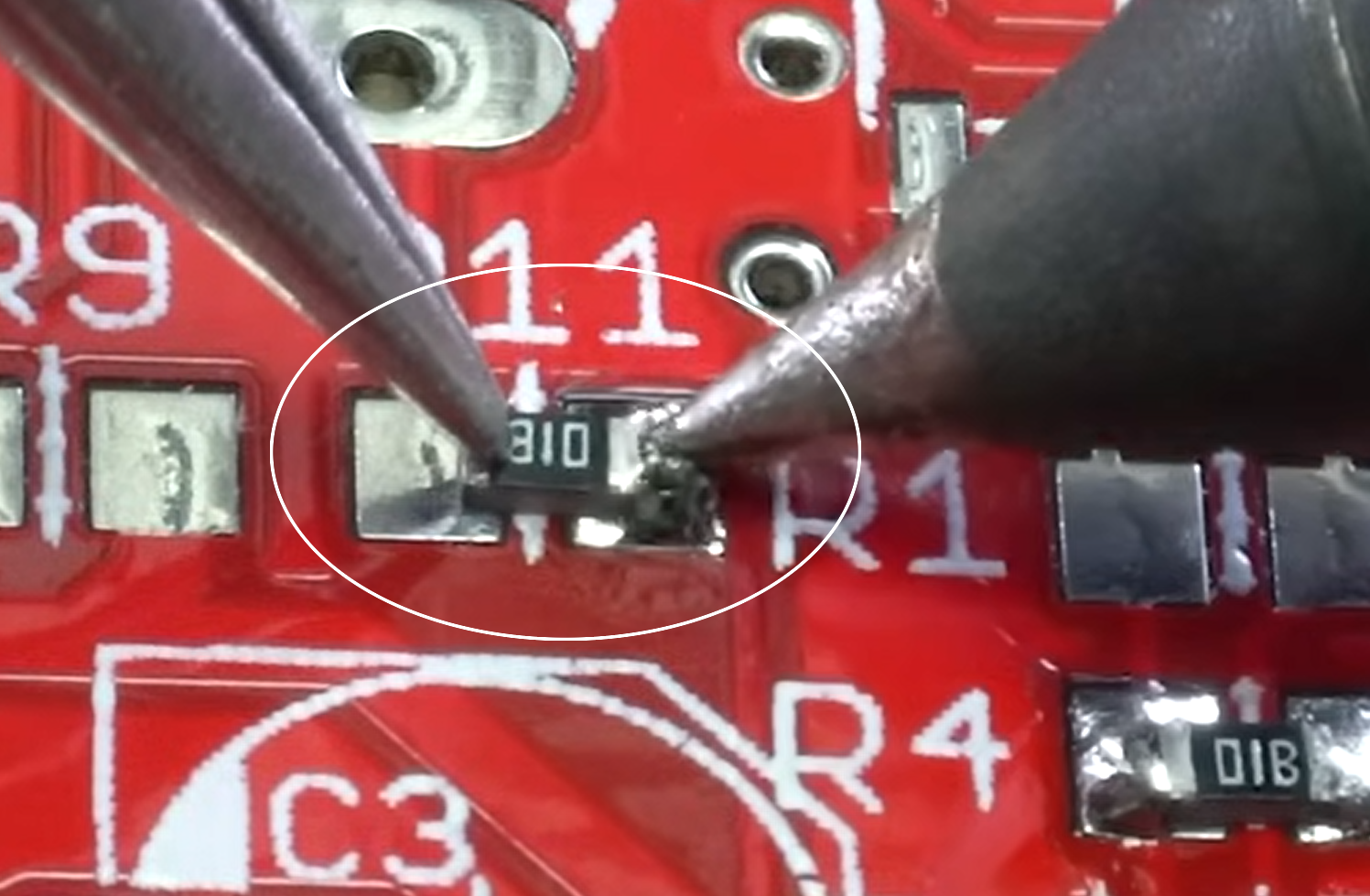

Teine võte on paigutada komponendid esmalt plaadile, hoida neid pintsettidega külje pealt ja puudutada esimest klemmi jootekolvi otsaga, millel on juba eelnevalt sulatatud jootetina tilk. Oluline on silmas pidada, et aluspind peaks olema eelnevalt kergelt töödeldud jootepastaga (ingl. Flux). |
