Laiendusplaadi kronstein DIN liistule

Selleks, et nanoTronicu laiendusplaati oleks võimalik kindlalt elektrikappi või otse seinale kinnitatud DIN liistule monteerida, on välja arendatud DIN liistu kronstein. Vaatame lähemalt, kuidas seda kinnitamiseks kasutada.

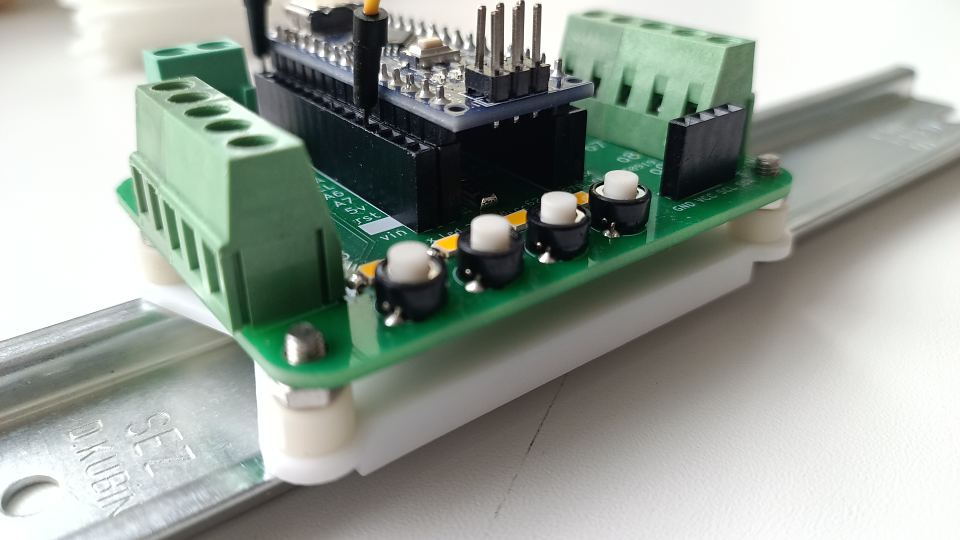

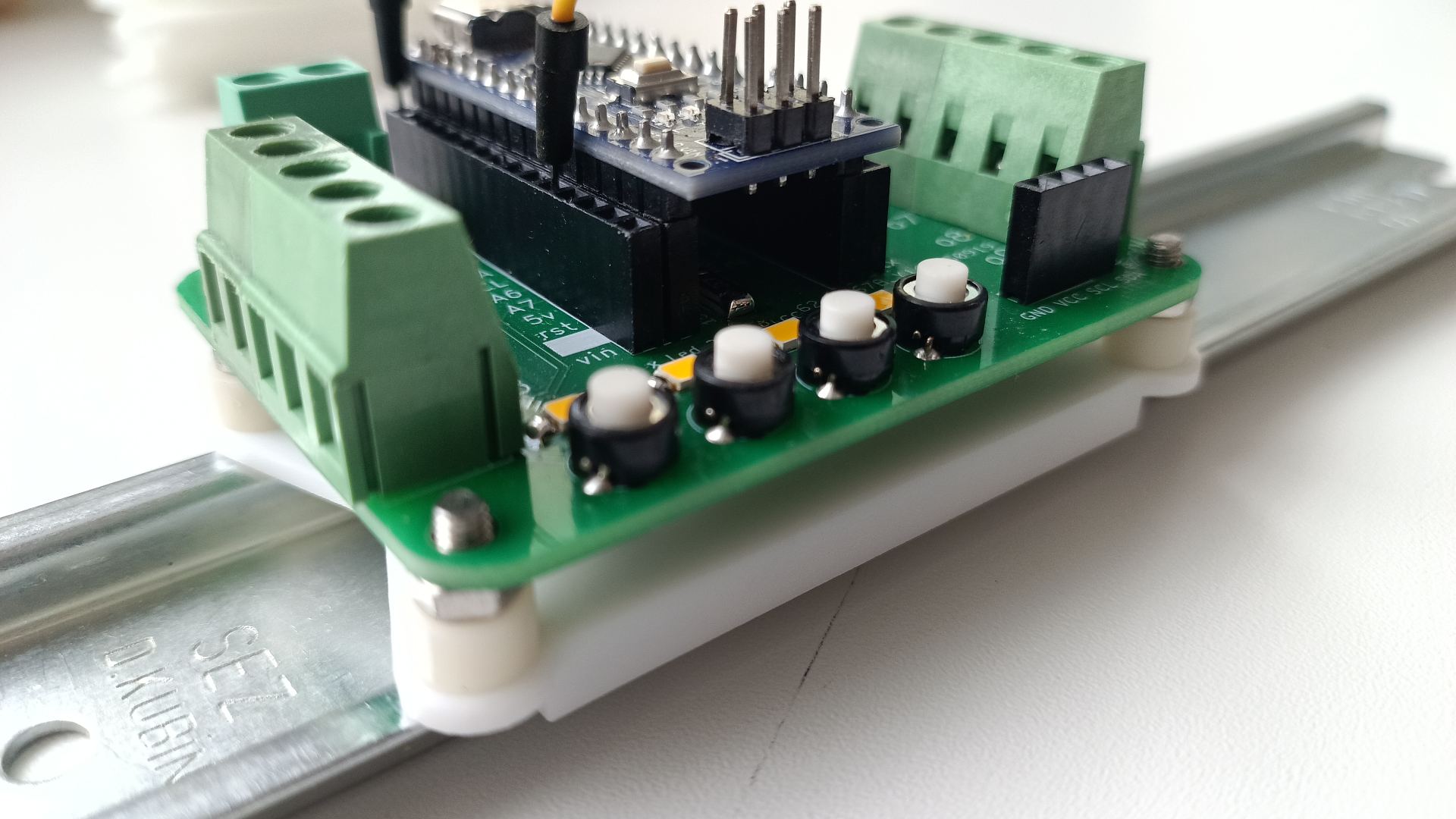

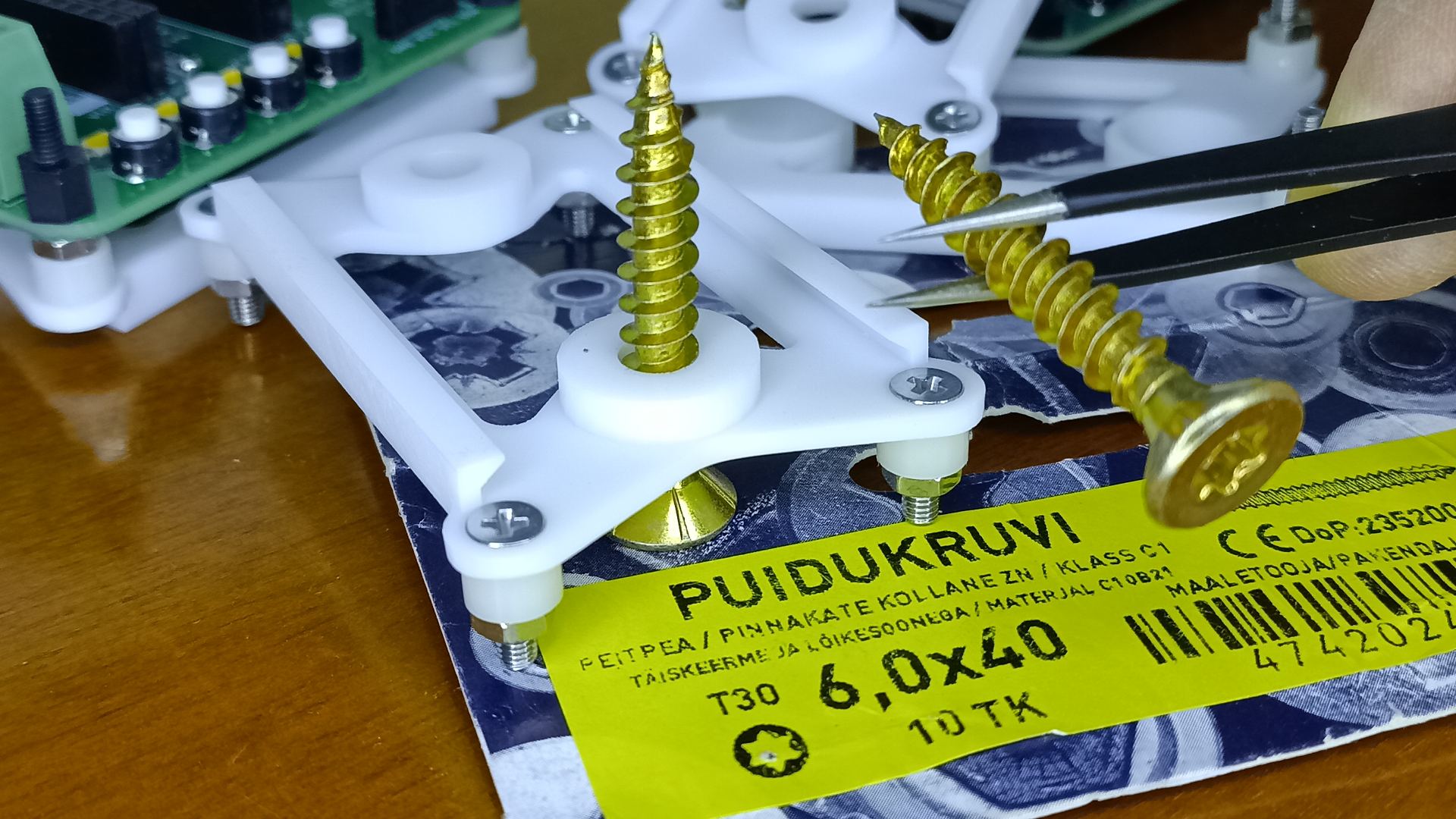

Kogu kontrollerilahenduse püsivuse ja töökindluse huvides võimaldab kindel seinakinnitus paigutada kontrolleri otse elektrikappi või seinale kruvitud DIN liistule. Niimoodi on laiendusplaat kindlalt kinni, ei kuku maha ja selle sisend-väljundklemmide alla on mugav ning turvaline juhtmeid ühendada.

Oluline on kinnituse puhul, et horisontaalsel tasapinnal, näiteks laual või riiulil asetseva trükiplaadi puhul on risk sellele mõne tööriista või kruvi pillamisel lühise tekitamiseks. Kui trükiplaat on lahtine, siis on alati turvalisem hoida seda vertikaalsele pinnale, näiteks seinale kinnitatuna.

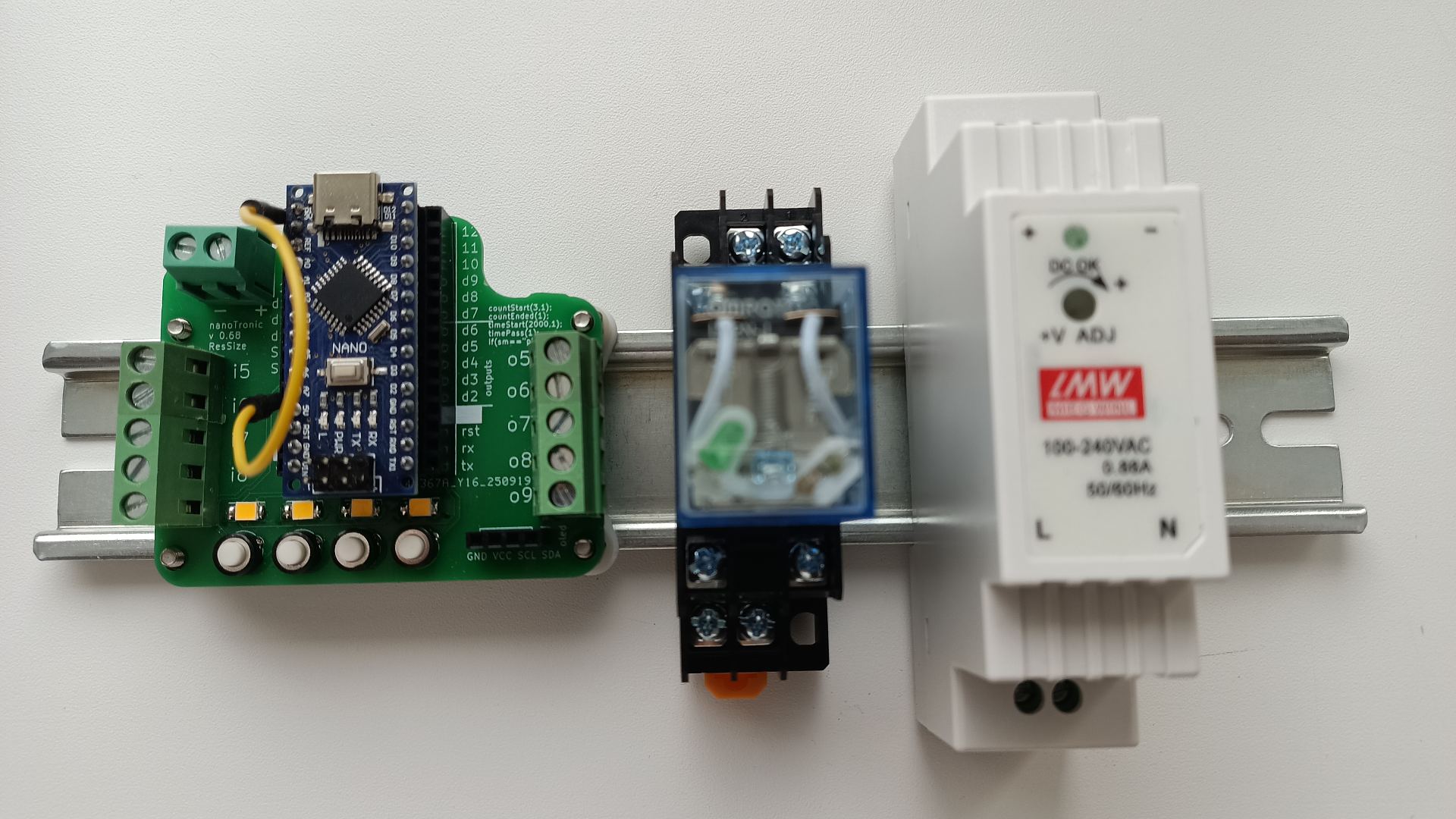

Kinnituskronstein võimaldab luua tõhusaid kontrollsüsteeme, mille kõrvale on ülimugav kinnitada nii releesid, adaptereid kui rikkevoolukaitsmeid, et need oleksid kinnituse poolest kompaktselt koos.

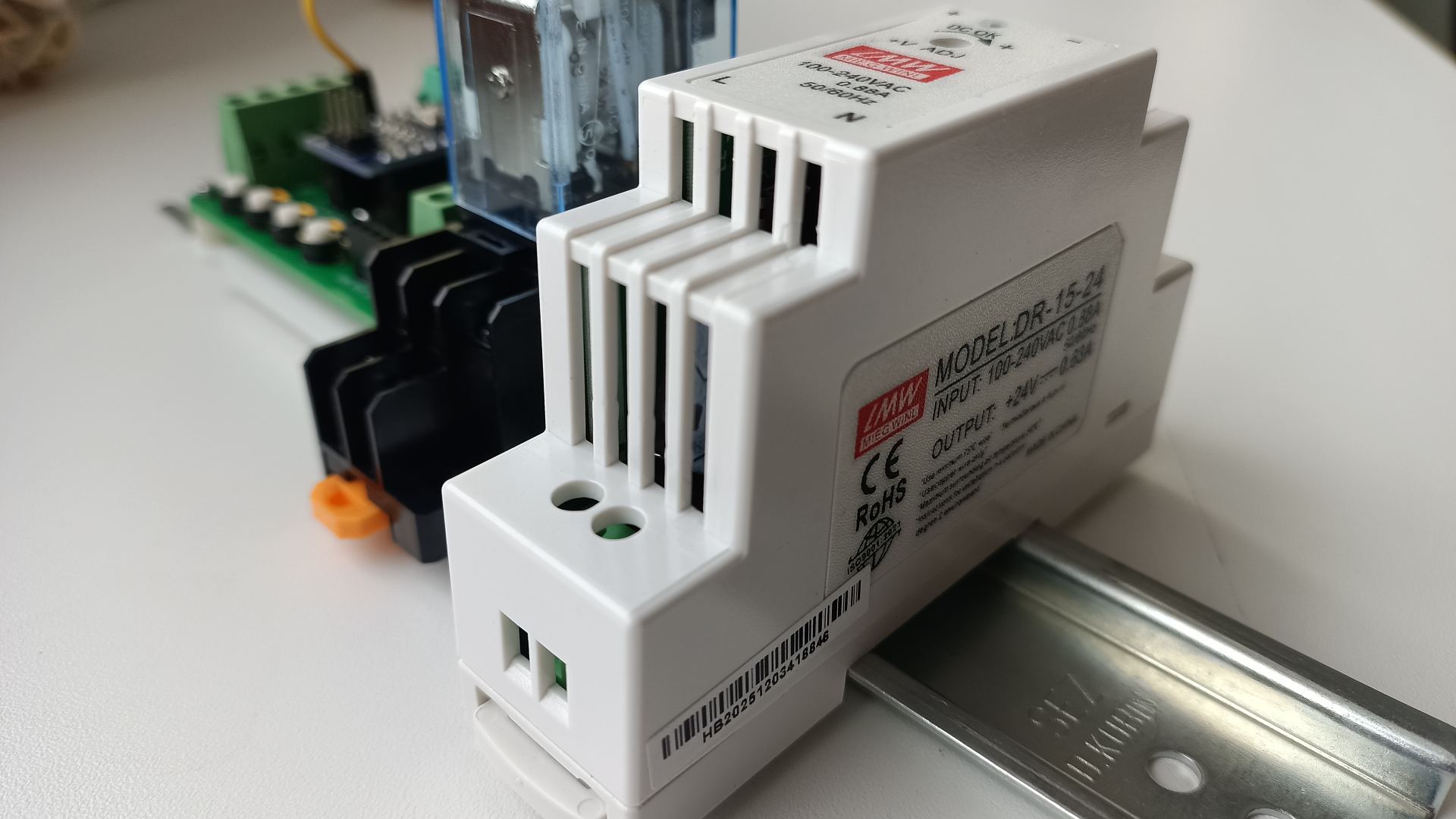

Esiplaanil 220 V AC adapter, mille väljund on 24 V DC, mida saab kasutada nanoTronicu sisendina.

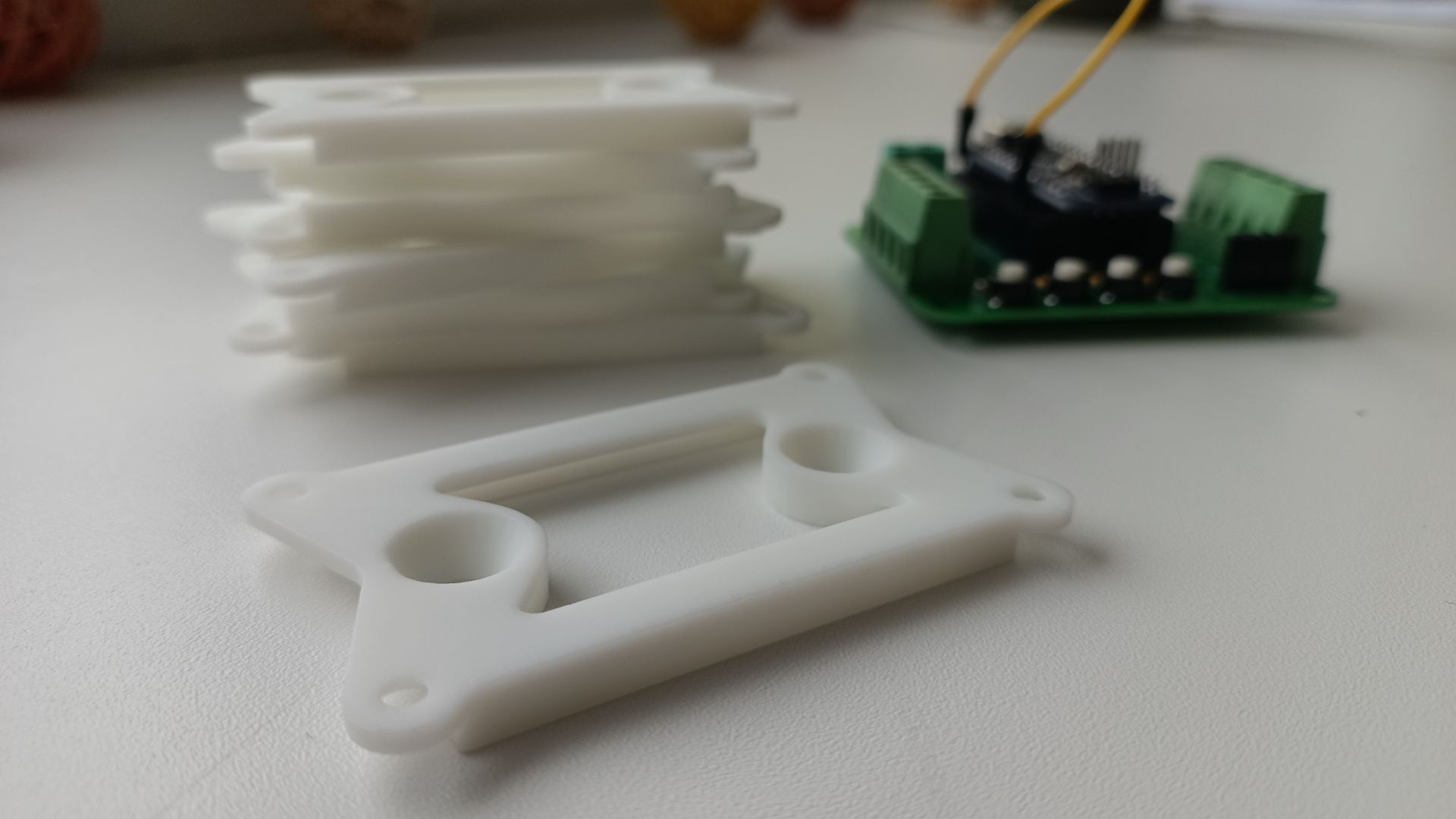

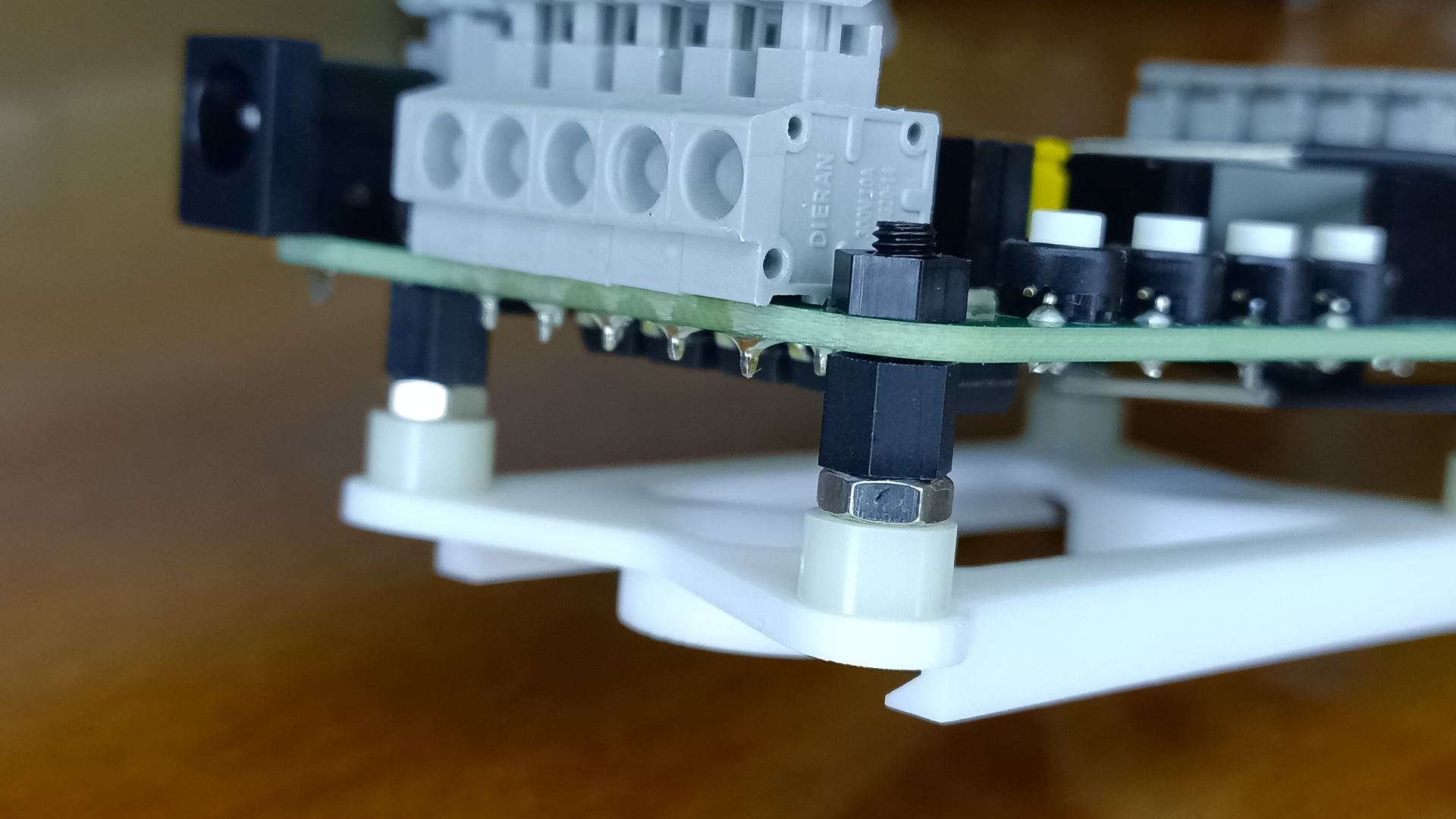

Kronsteinid on tugevast plastikust, üsna kompaktsed ja võimaldavad tugevat kinnitust.

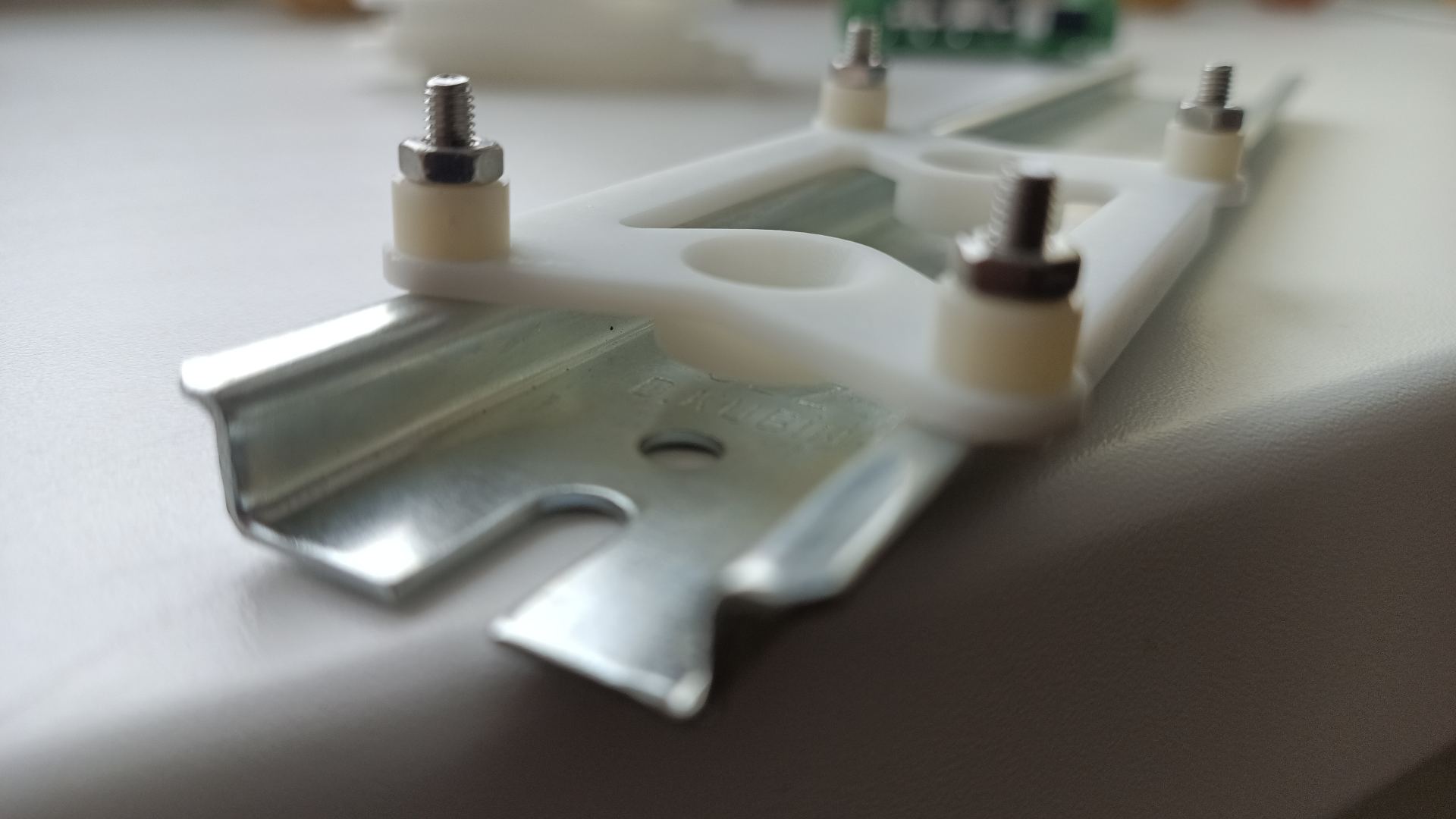

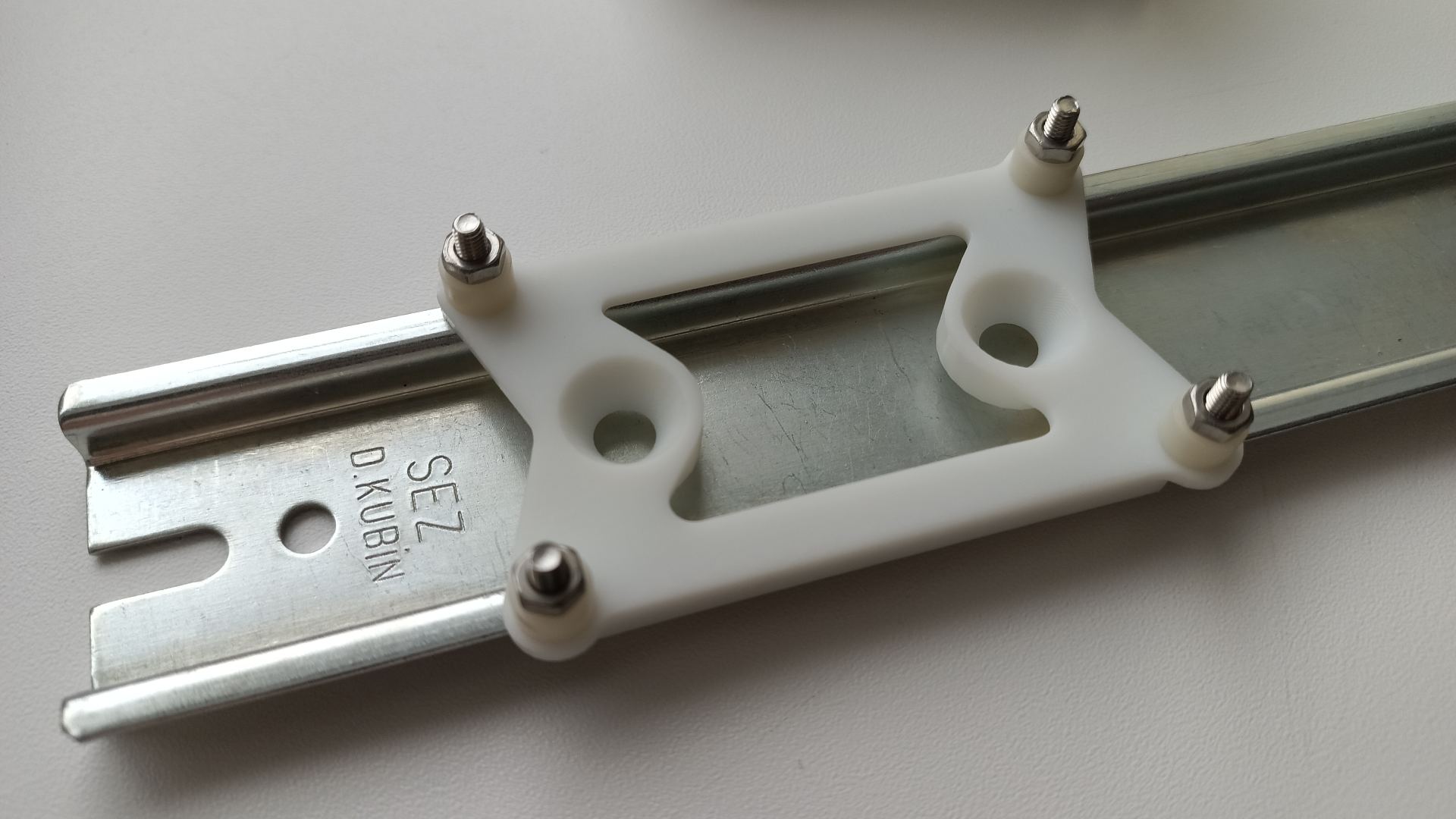

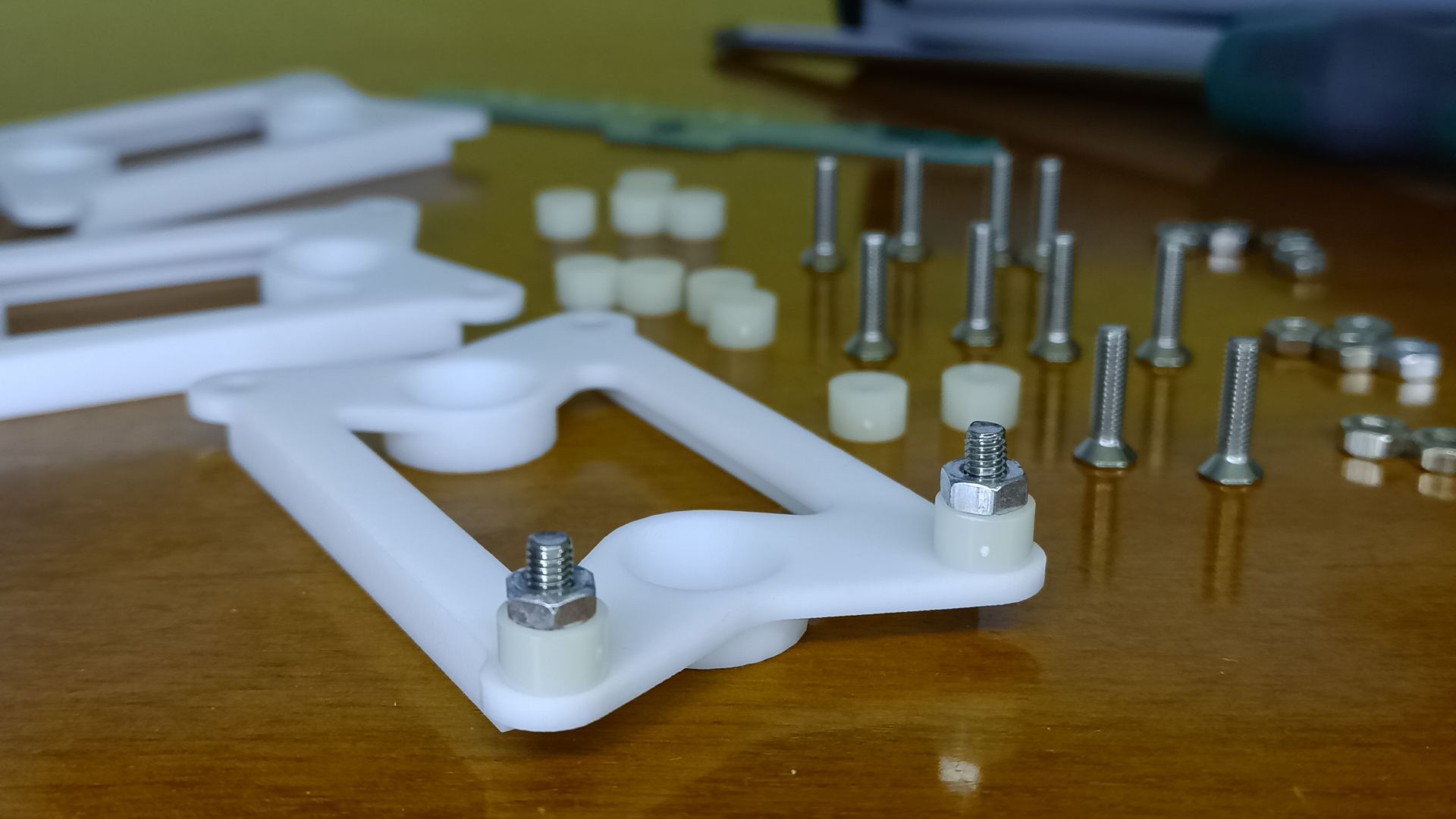

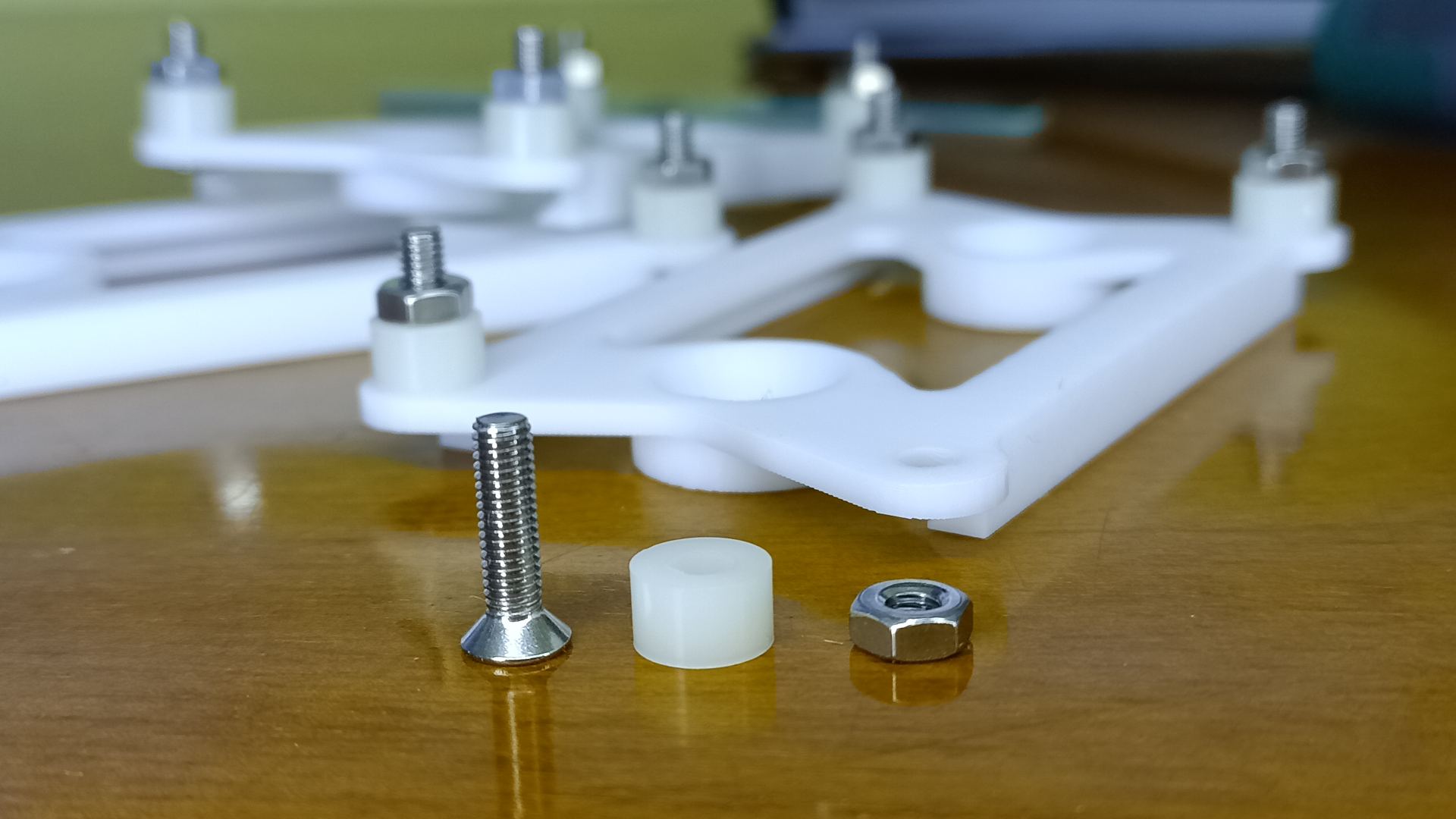

Pildil on lisatud kronsteini nurkadesse 3 x 12 mm peitpeaga poldid koos 4 mm vaheseibiga.
