Versioonide 0.68 ja 0.65 erisuste võrdlus

Vaatame lähemalt, mille poolest erinevad kaks, üsna lähedase ajavahemiku jooksul välja antud versiooni, mille poolest on elemente muudetud.

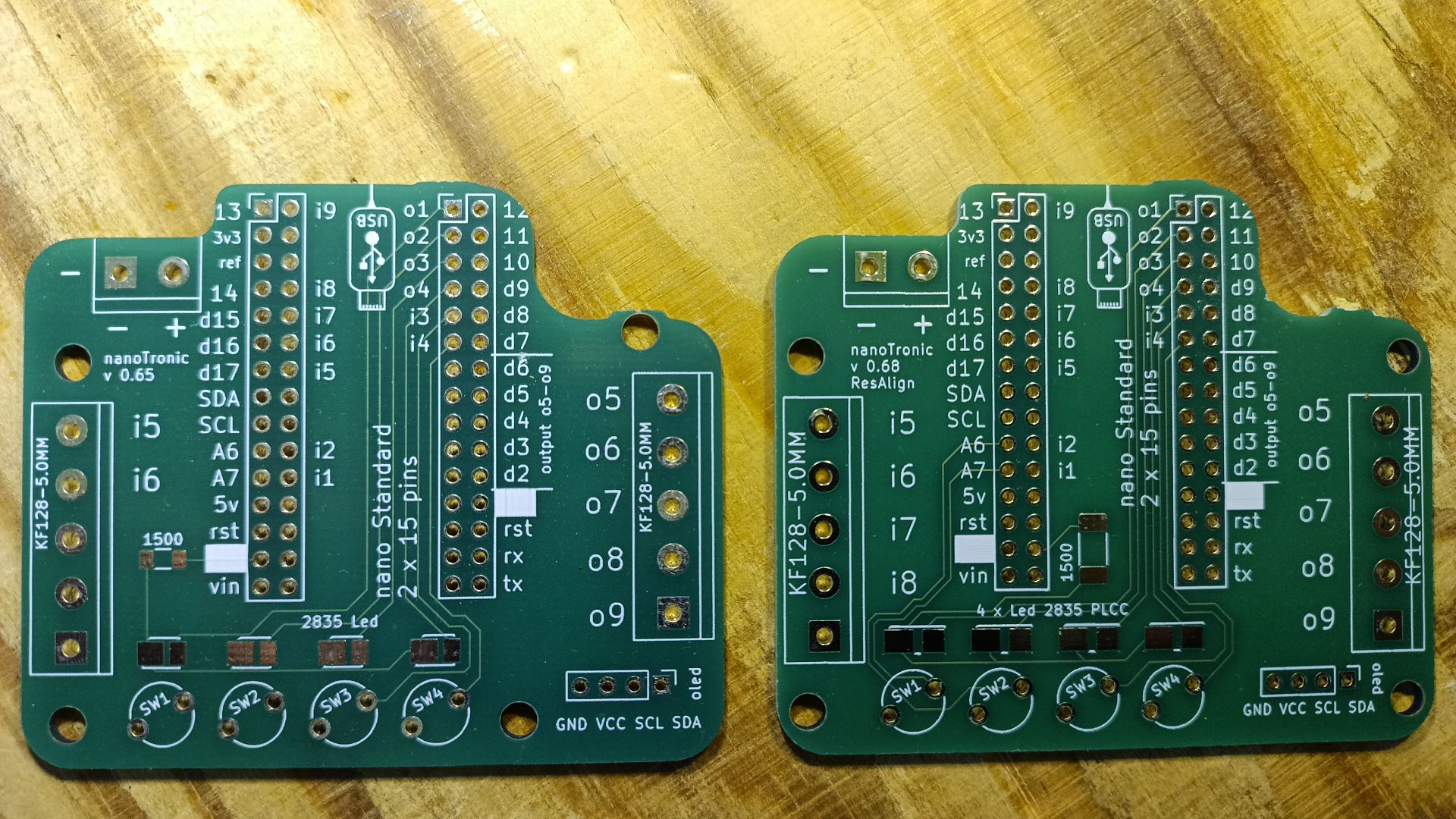

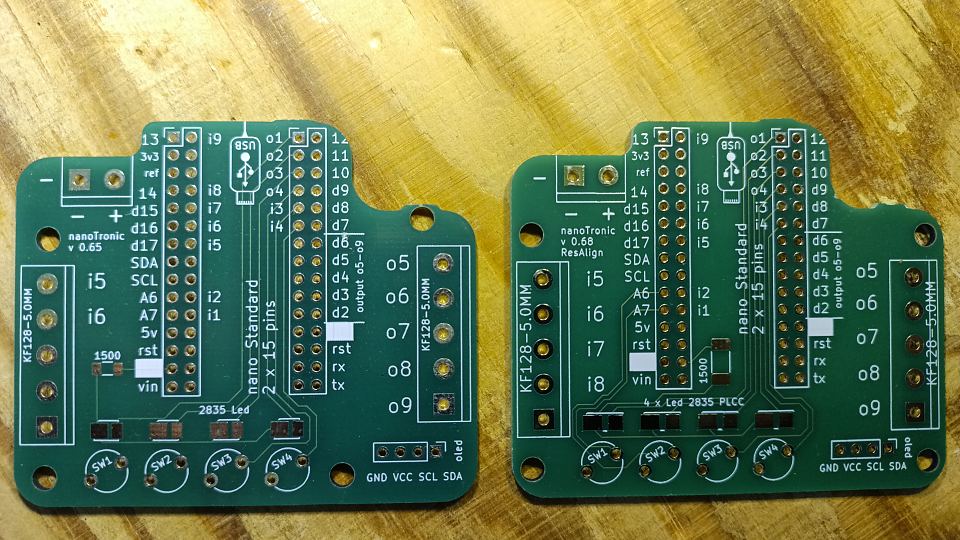

Peamiste esisustena saab loetleda, lisatud pildil on trükiplaadi esimene külg:

Takistid on varasema 1206 asemel nüüd suuremad 2010 paketistandardi mõõduga
Led tulede voolupinget alaldav takisti on nihutatud vasakult plaadi keskele
Oled klemmliistu montaažipesad on nihutatud kompaktsemalt plaadi tsentri poole
Led tulede tüüp on märgitud täpsemalt
vasakus ääres on lisaks varasematele märgitud ka i7 ja i8 väljundid
Montaažipoltide augud on joondatud nii vertikaal- kui ka horisontaalsuunas

Versioonide 0.68 ja 0.65 erisuste võrdlus

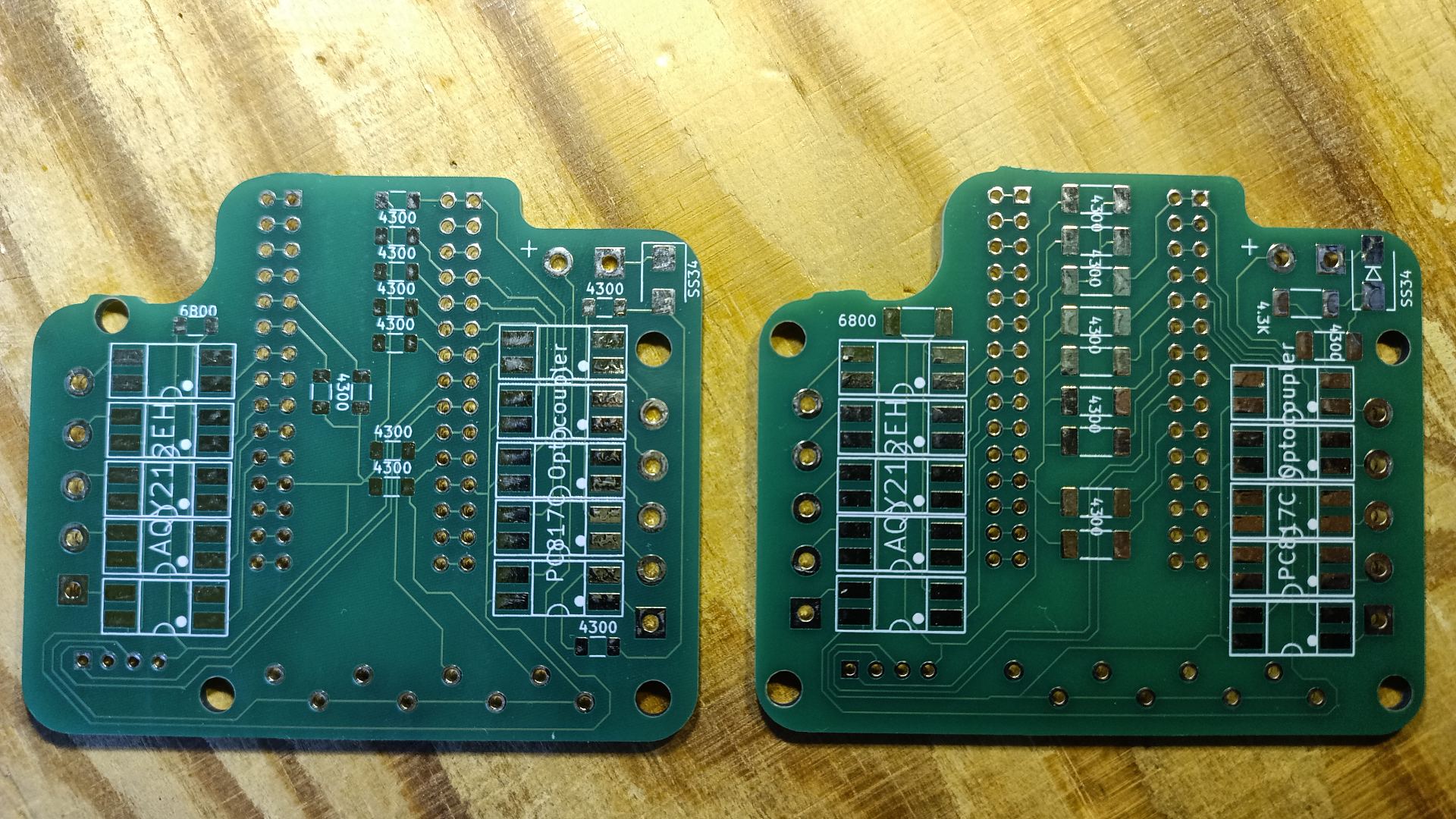

Tagumisel küljel veel lisaks (vasakul vanem ja paremal uuem versioon)

Takistid on keskel joondatud korrektsemalt ühele joonele
Kõigi plaadipealsete komponentide jalapesad (ingl. pads) on laiemalt
Sisendoptronite takistid on koondatud kompaktsemalt ühte nurka kokku

Takistite, led tulede ja optronite laiemate jalapesade eesmärgiks oli teha väikeste komponentide plaadile jootmine lihtsamaks, et oleks võimalik kasutada nii jämedamat jootekolvi otsikut kui ka saavutada toimiv tulemus vähema montaažikogemusega.
