Mis on jadaliides (ingl. Serial Port)

• Jadasiin (ingl. Serial Port) on suhtlusliides, mis edastab andmeid bit haaval järjestikku (vastandina paralleelliidesele, kus edastatakse mitu bitti korraga).

• Mikrokontrolleritel tähistatakse seda sageli kui UART (Universal Asynchronous Receiver-Transmitter).

• Tavaliselt on mikrokontrolleril vähemalt üks UART moodul, mille kaudu saab andmeid vahetada teiste seadmetega.

Millisel standardil see põhineb?

• Mikrokontrolleri enda tasemel põhineb UART suhtlus TTL (Transistor-Transistor Logic) signaalidel:

  • Loogika "1" = tavaliselt 3.3 V või 5 V

  • Loogika "0" = 0 V

• Klassikaline RS-232 standard defineerib arvutite serial port’i:

  • Loogika "1" = –3 … –15 V

  • Loogika "0" = +3 … +15 V

  • Seega otseühendust mikrokontrolleri ja PC COM-pordi vahel ei saa teha — vaja on pingemuundurit (nt MAX232 kiip).

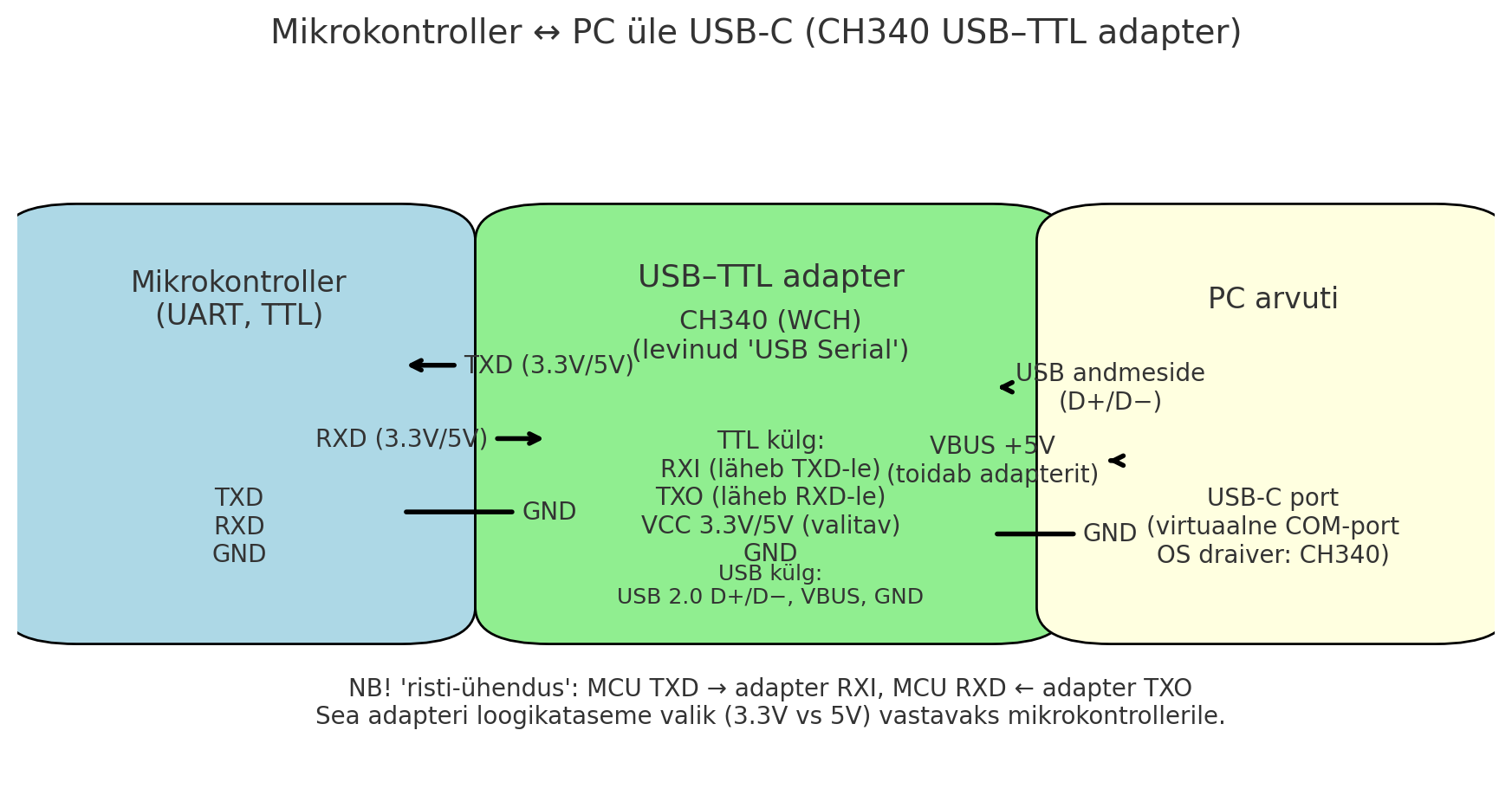

Moodsates arvutites kasutatakse USB-to-serial adaptereid, mis tõlgivad USB signaali TTL- või RS-232 kujule.

Milliseid seadmeid saab ühendada?

• Teisi mikrokontrollereid (nt andmete vahetamiseks kahe MCU vahel)

• Arvutit (kasutades RS-232 või USB-serial adapterit)

• GPS mooduleid, Bluetooth mooduleid (HC-05, HC-06), Wi-Fi mooduleid (ESP8266 AT-režiimis)

• Erinevaid andureid ja modemeid, mis kasutavad UART-protokolli

Millist signaali see loeb/väljastab?

• UART serial port edastab ja võtab vastu digitaalset jadasignaali:

  • TX (Transmit) – väljund (MCU → seade)

  • RX (Receive) – sisend (seade → MCU)

• Signaal on järjestikune bitijada, kus igale baidile eelneb start-bit ja järgneb stop-bit. Tavaliselt:

  • 9600, 19200, 115200 baud (bit/s)

  • 8 andmebitti, 1 stop-bit, pariteedita (nn "8N1").

📌 Kokkuvõte:
Mikrokontrolleri serial port = UART liides.
Põhineb TTL tasemetel (aga seotud ajalooliselt RS-232 standardiga).
Võimaldab ühendada PC, teisi mikrokontrollereid ja UART-seadmeid.
Loeb/väljastab digitaalset jadasignaali (TX/RX).

Selgitused ja soovitused

Mikrokontrollerite kontekstis viitab termin "Serial Port" tavaliselt kas:

• Riistvaralisele liidesele (nt. UART - Universal Asynchronous Receiver/Transmitter), mida kasutatakse andmete järjestikuseks saatmiseks ja vastuvõtmiseks.

• Loogilisele funktsionaalsusele (nt. Serial Monitor või Serial Terminal), mis võimaldab programmeerijal mikrokontrolleriga suhtlemist ja silumist.

Soovitatav termin:

• Jadaport on selge ja täpne vaste "Serial Port" termini jaoks, mis kirjeldab andmete järjestikust edastamist.

Lisaks saab kasutada:

• Jadaliides sobib hästi, kui tahetakse rõhutada liidest ennast, mitte ainult füüsilist porti.

• Seeria-/jadaühendus sobib hästi tegevuse või ühendusviisi kirjeldamiseks (nt. serial communication on jada-/seeriakommunikatsioon).

Vali jadaport – see on tehnilises kirjanduses kõige laialdasemalt tunnustatud ja kasutatav.
