Avaleht > Montaaž > Seinakinnitused

Seinakinnitused

Kindlamaks ja ohutumaks pneumoseadmetega kasutamiseks on soovitav luua nanoTronicu plaadi taha kahekihiline seinakinnitus, mis võimaldab ühelt poolt kinnitada kontrollerilahenduse kindlalt seina külge ja teisalt lisab turvalisust lühistamise vastu, et tagumisel küljel olevad lahtised klemmid oleksid alumiiniumseina vastu puutumise vastu kaitstud.

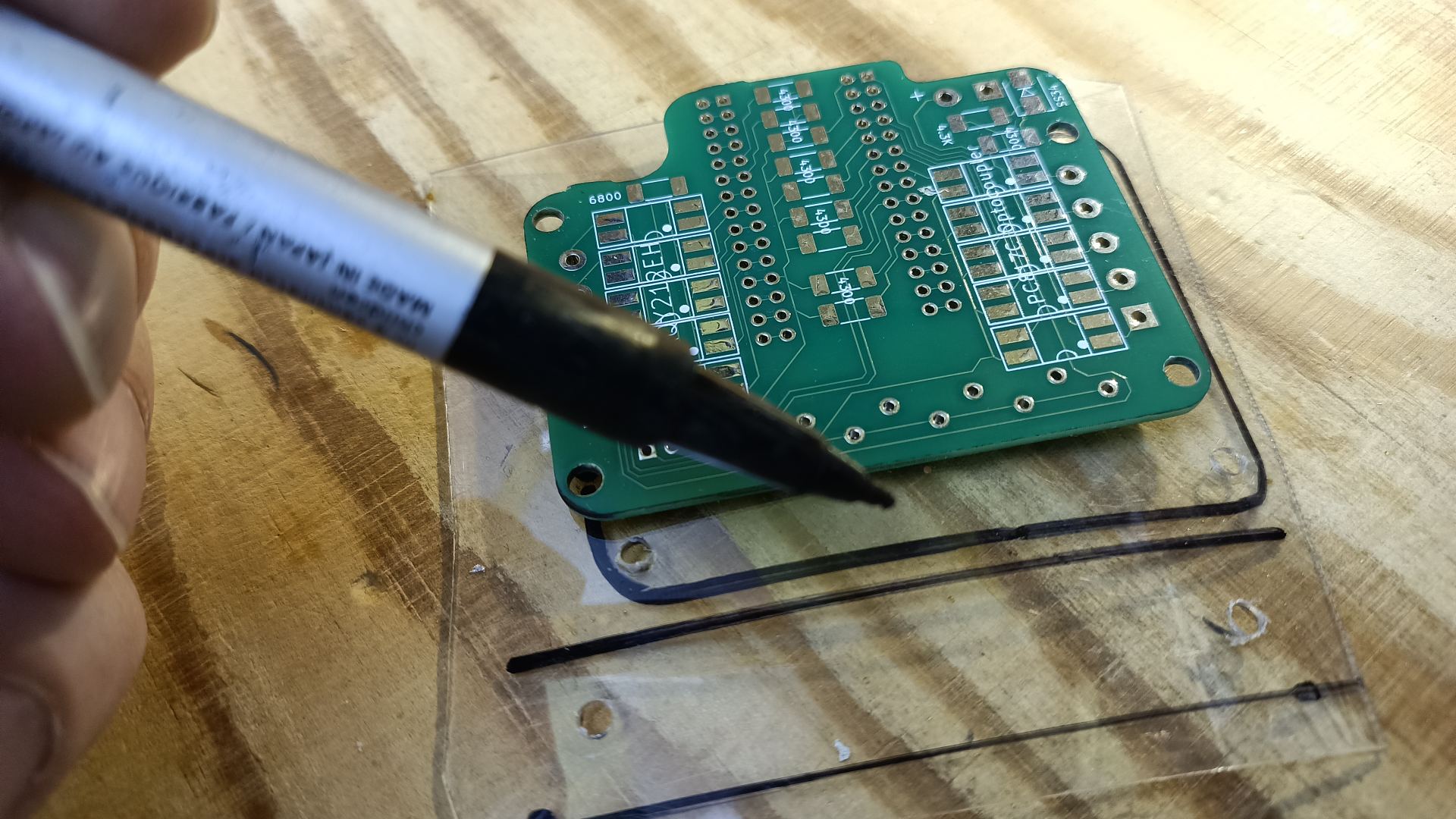

1) Märgista pliiatsi või markeriga äärjooned

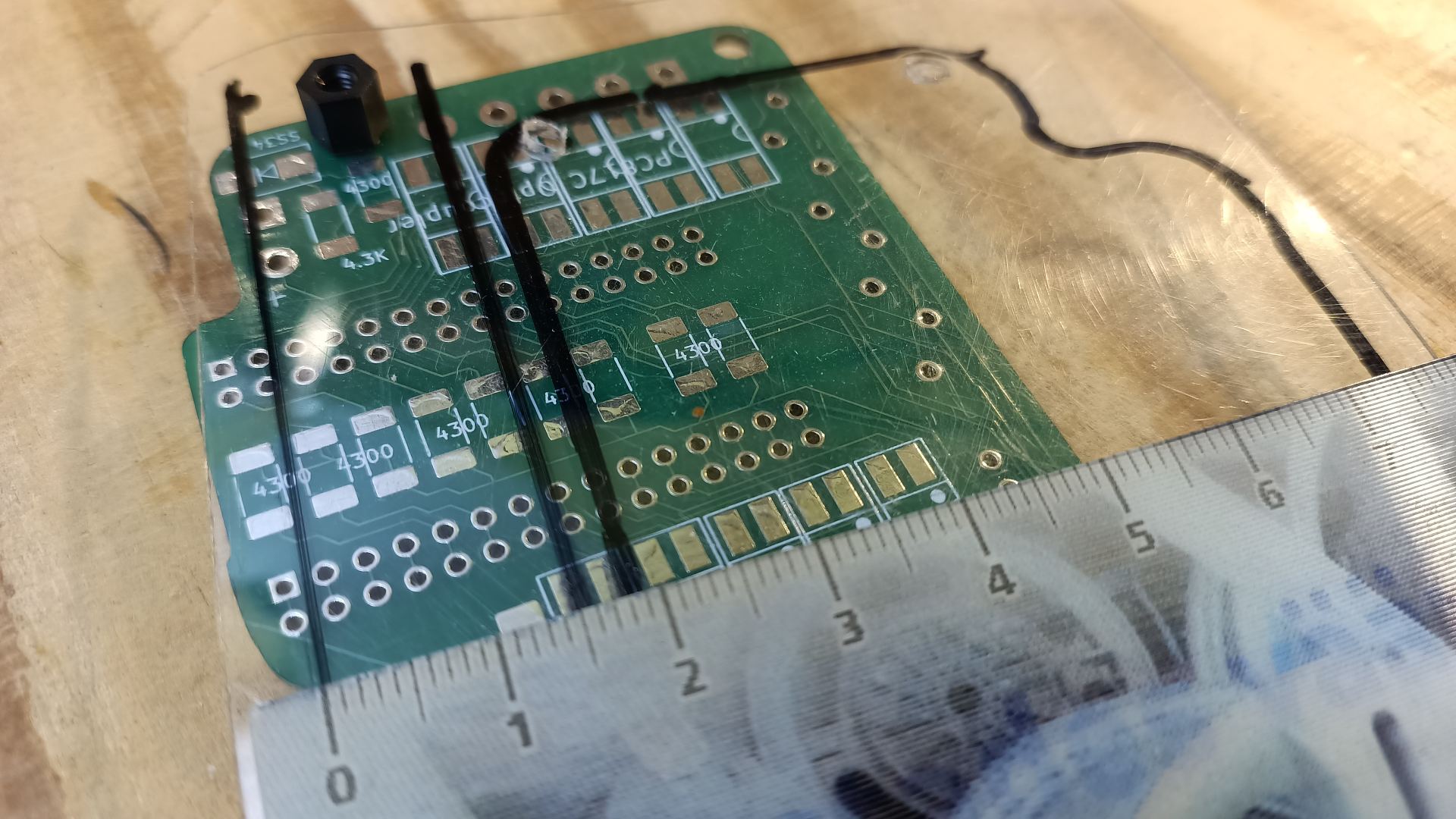

2) Tagumise liistu laius peab olema vähemalt 15 millimeetrit

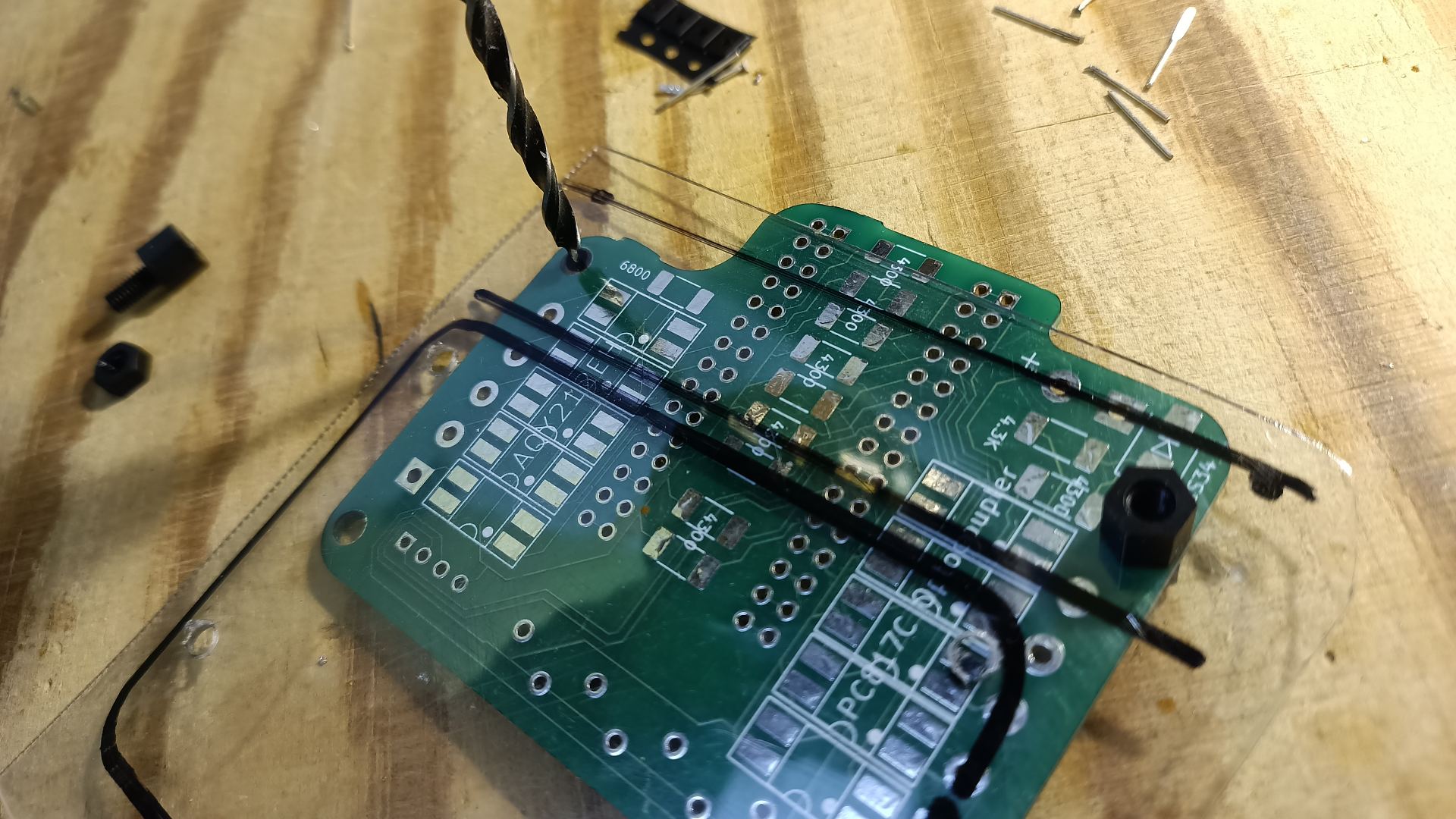

3) puuri nurkadesse augud, kasuta spetsiaalselt märgistatud trükiplaati šabloonina

4) kui oled ühe nurga ära puurinud, siis kinnita nihkumise vältimiseks 3 mm nailonkruviga

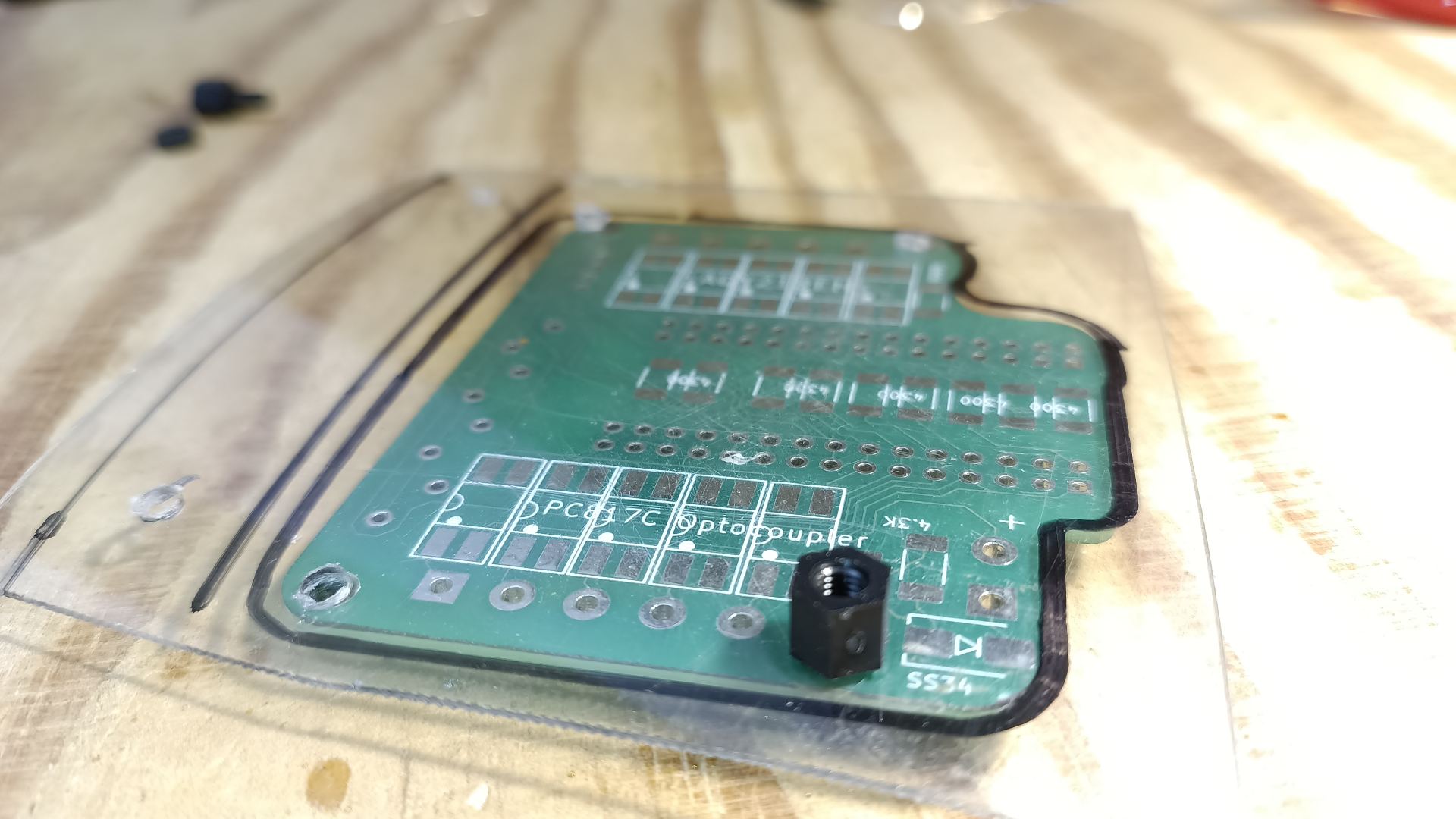

5) lõika kääridega äärjoont mööda välja, jäta nurkadesse aukude ümber 5 mm äärt

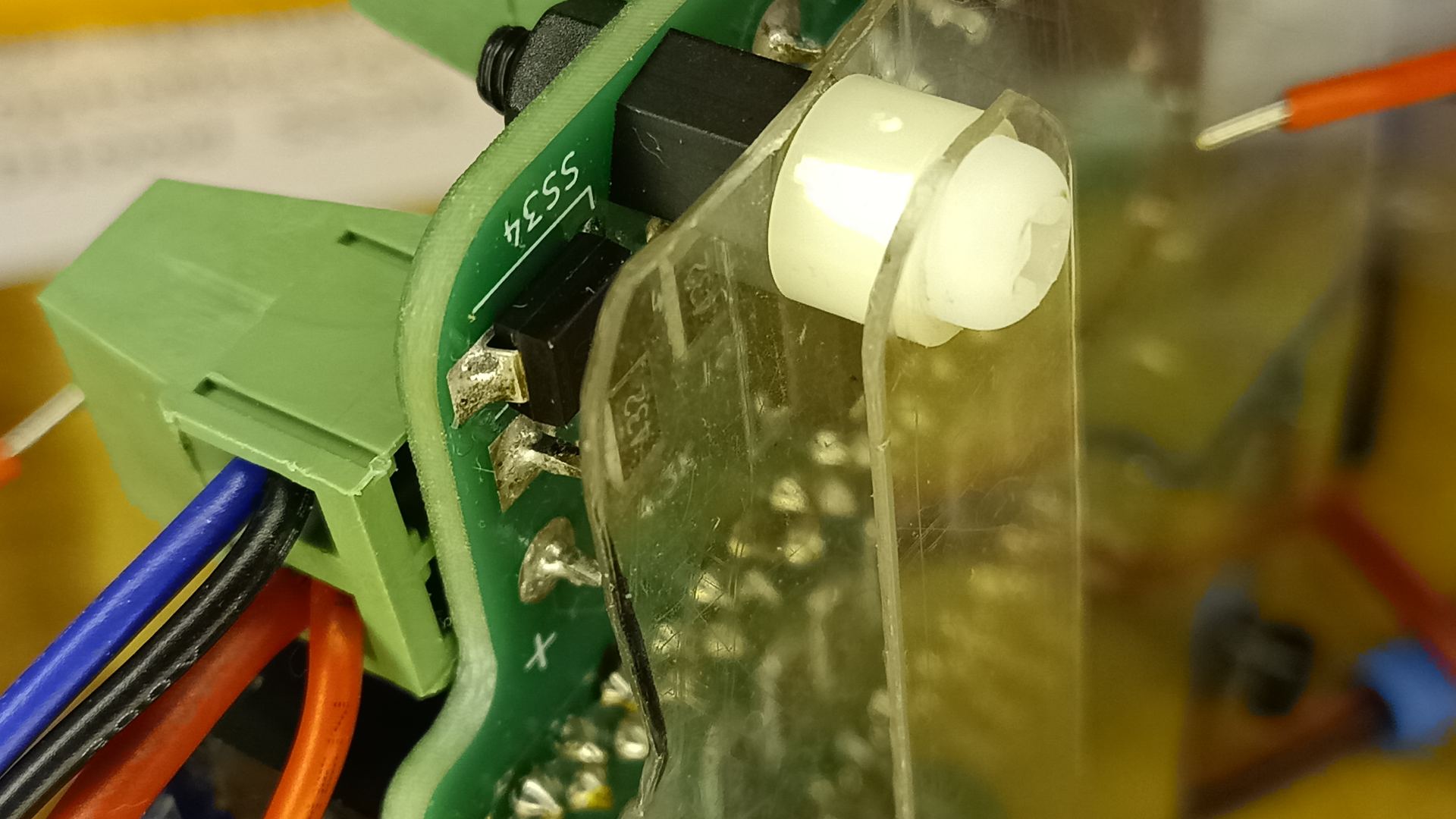

6) kinnita kaks kihti omavahel vaheseibi ja kruviga kokku
