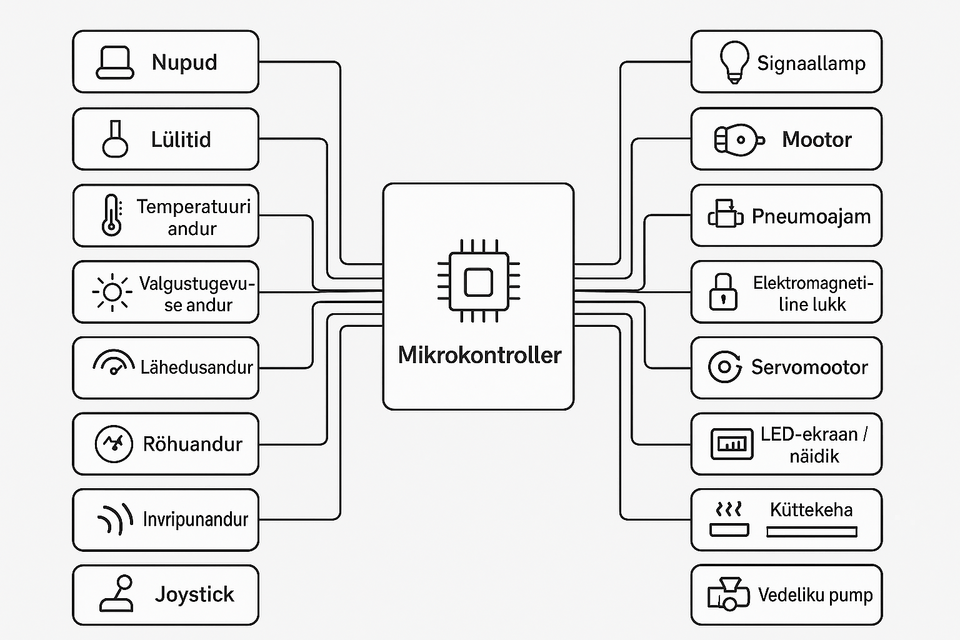

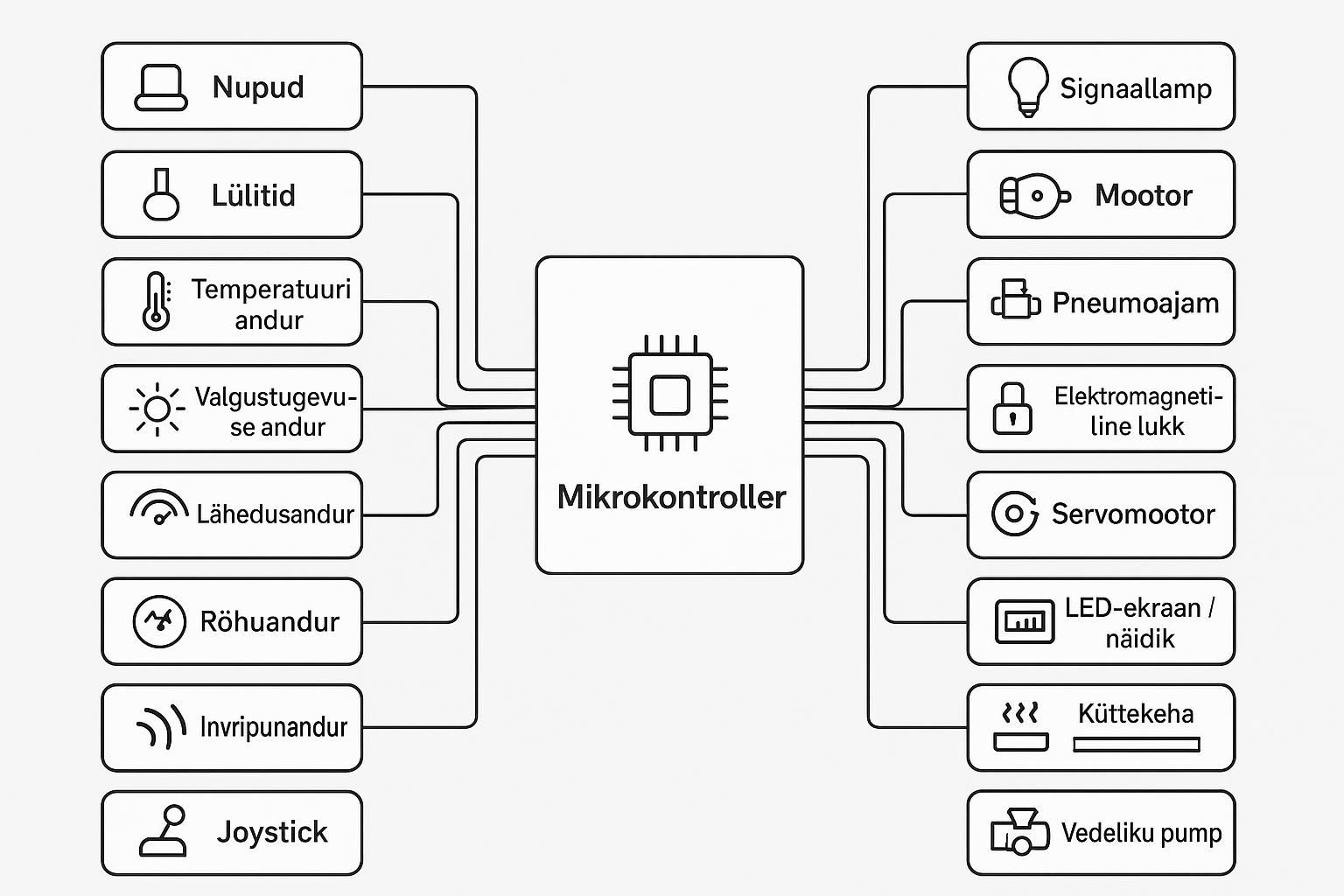

Sisendite ja väljundite põhimõtteskeem

Mikrokontrollerisse tulevad ühelt poolt sisendid (ingl. inputs) ja etteantud loogika järgi juhitakse väljundeid (ingl. outputs), mis võivad olla üsna erinevad seadmed.

	Töötleb sisendsignaale, teeb otsuseid ja juhib väljundeid
Sisendid (allikad)	Mikrokontroller	Väljundid (täiturid)
Nupud		Signaallamp
Lülitid		Mootor
Temperatuuriandur		Pneumoajam
Valgustugevuse andur		Elektromagnetiline lukk
Lähedusandur		Servomootor
Rõhuandur		LED-ekraan / näidik
Kiirendusandur		Heli- või alarmsignaal
Infrapunaandur		Küttekeha
Joystick		Vedeliku pump
