Takistite tüübid ja mõõdud

Laiendusplaadi nanoTronic arendusel on mitmete versioonide käigus praktiliselt läbi katsetatud nii erinevad komponentide montaažitüübid kui ka mõõtmed.

Plaadi peale monteeritavate komponentide, lühendiga SMD (ingl. Surface Mounted Device) puhul on kasutusel mitmeid mõõtmeid, mis varieeruvad ka võimsuse poolest.

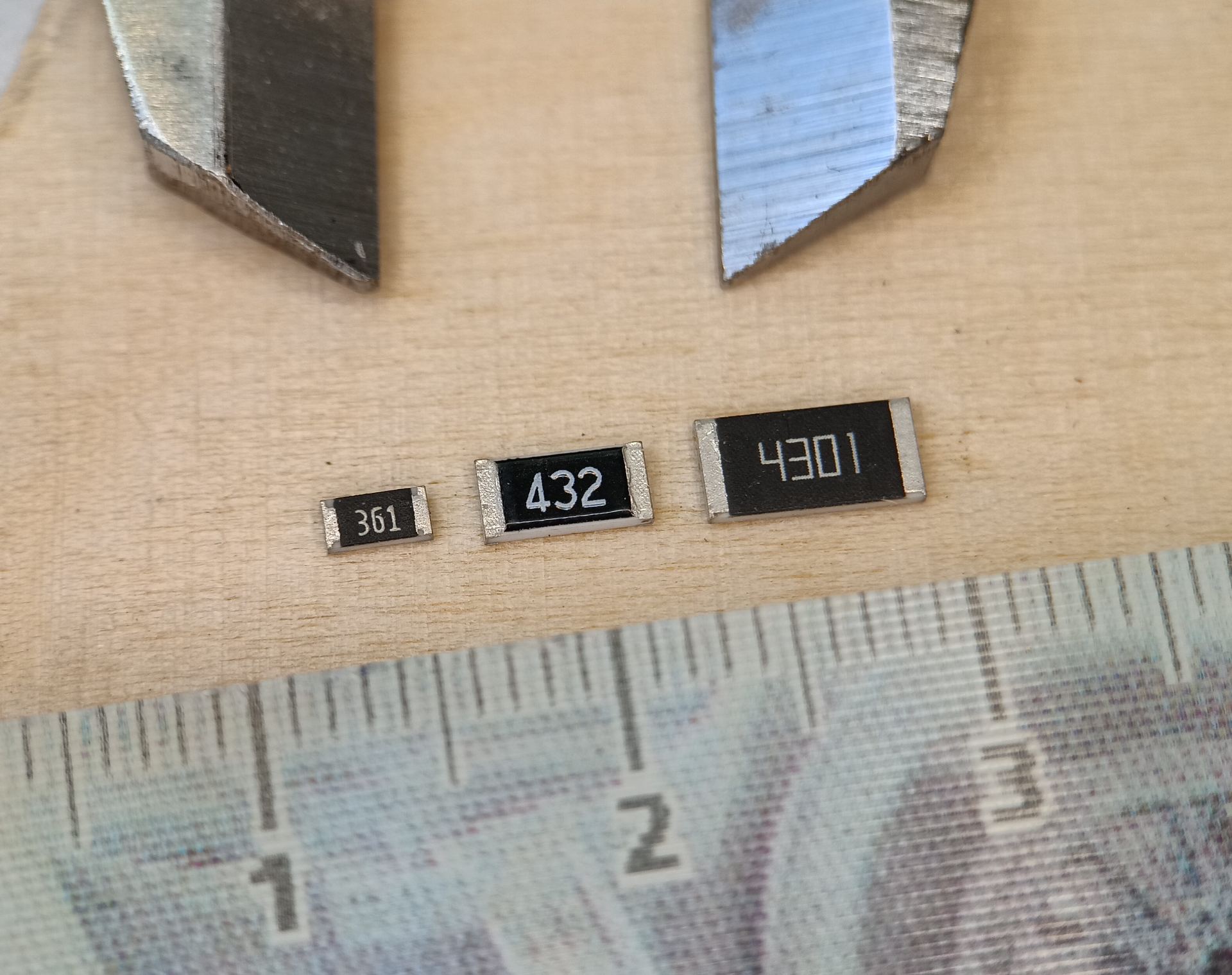

Kõrvaloleval pildil on näha kolm varianti

package length width height watts
1206 3.20 1.60 0.60 0.125
2010 5.0 2.5 0.60 0.750
2512 6.30 3.10 0.60 0.500

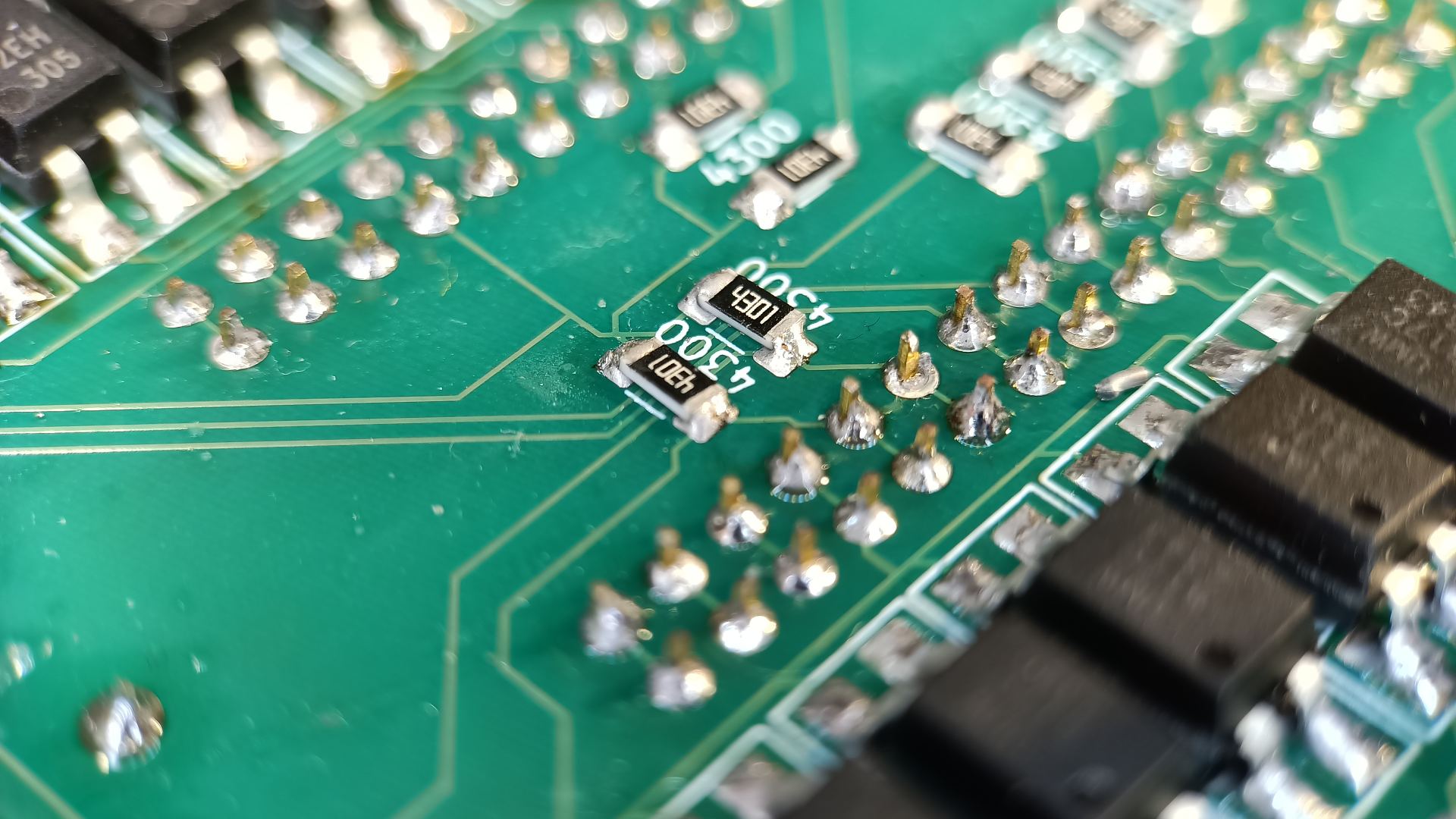

Vanemas nanoTronic versioonis 0.65 oli kasutusel neist väikseim 1206. Elektroonikadisaini poolest on tegemist hea kompaktse elemendiga, mida on suurepärane väikesele pinnale mahutada. Teisalt on risk algtasemel jootmiskogemusega monteerija puhul mitmeteks vigadeks, mis võivad tekkida liiga kitsast äärealast, jämedast jootekolvi otsikust või ka kehvemast silmanägemisest.

Antud näide on testitud ja töötab, kuid jootetööde kvaliteedistandardite järgi siiski mitte päris korrektne, ega pruugi olla pikaaegne.

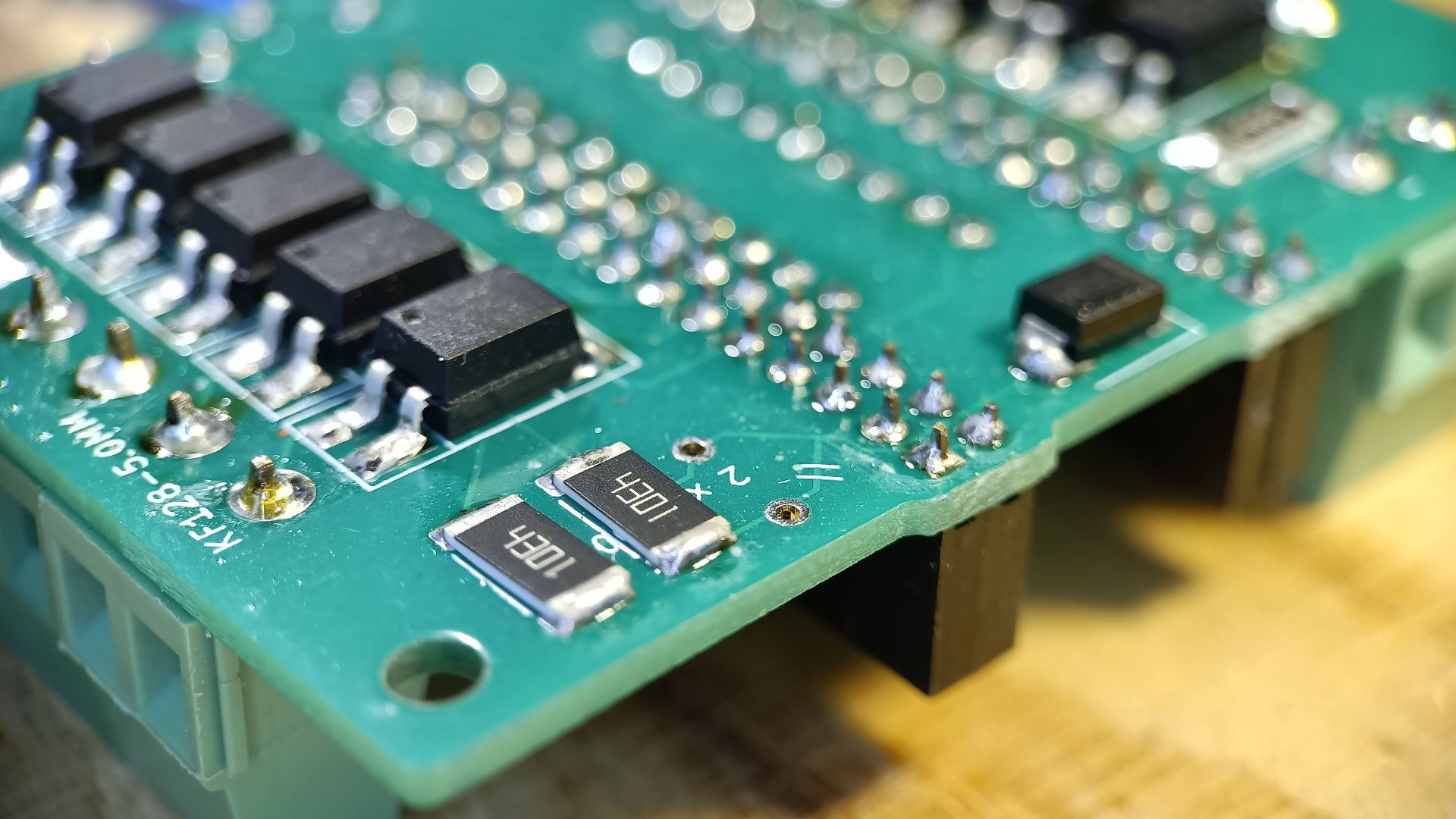

Veelgi varasemas versioonis oli kasutusel suurema mõõduga 2512, mille pikkus 6.30 mm ja laius 3.10 mm on võrreldes 1206 mõõdutüübiga peaaegu kaks korda suuremad (ehk pindala neli korda suurem). Suurema takisti monteerimisel on kindlasti paremad eeldused, et see jääb ka tagasihoidlikumate töövahendite ja kogemuse korral kindlasti plaadile ühendatuks. Teisalt oli tagumisel küljel üksteise kõrvale paigutatavate takistite puhul selle mõõdu kasutamiseks liiga vähe ruumi, kokkutuubituna oleks tekkinud oht joodise kõrvalkomponendiga kokkupuuteks.

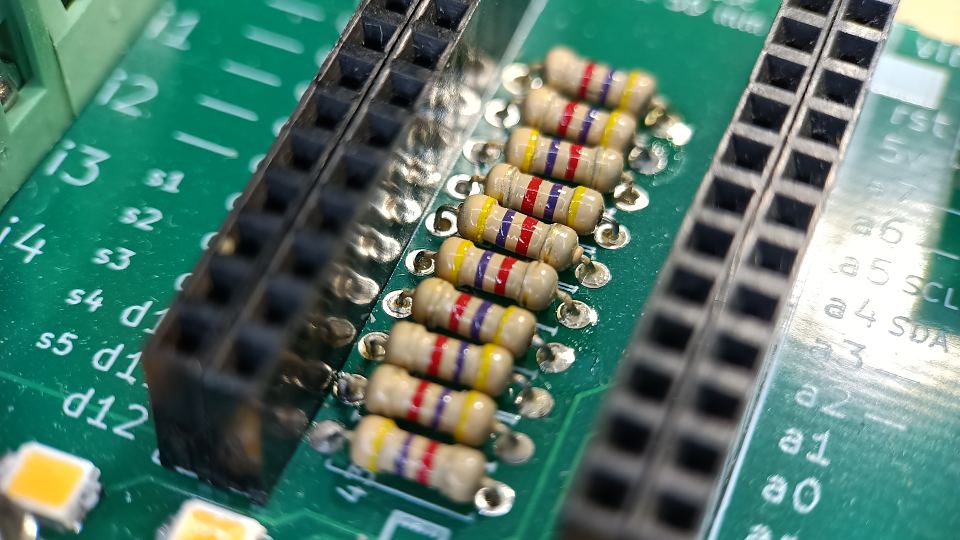

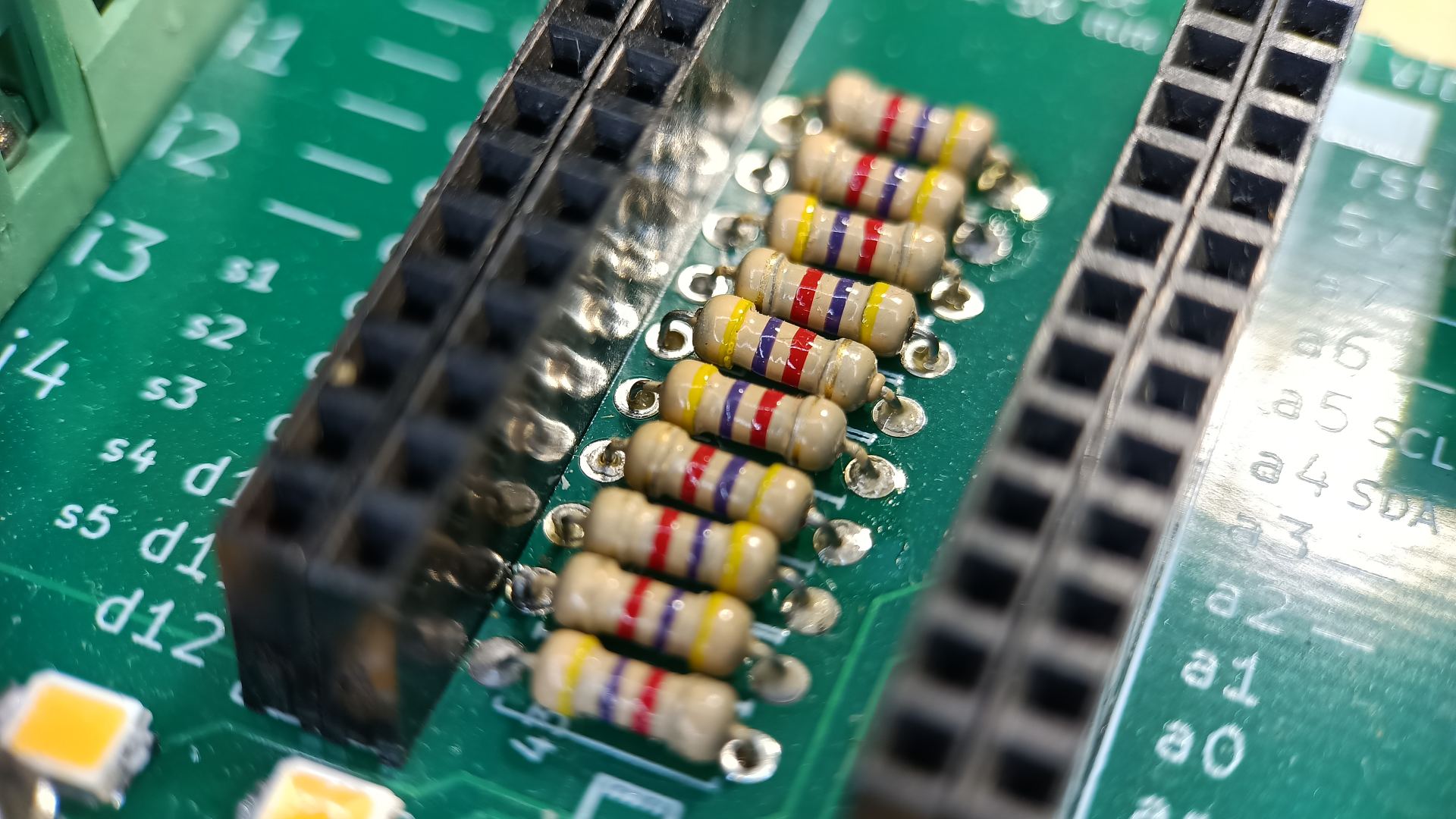

Päris algsetes nanoTronic versioonides oli plaadipealsete, SMD takistite asemel valdavalt läbi plaadi monteeritavate, THD (ingl. Through-Hole Device), mis pakkus nii üksteise kõrvale mahtuvat kompaktset kuju kui ka algtasemele jõukohast kvaliteedieesmärki. Paraku võtsid läbi plaadi ulatuvad jalaaugud ära päris suure plaadipindala, mis ei lubanud teisel pool plaati piisavalt paindlikult radade paigutust optimeerida.

Ruumipuudus tekkis edasijõudnud tasemele, kolmandas montaažietapis lisatava 0.96 tollise led ekraani ühenduse jaoks radade paigutust disainides, mis jättis klemmliistu liiga plaadi servale ega võimaldanud kinnituskruvide auke korrektselt joondada.
