Teine montaažietapp

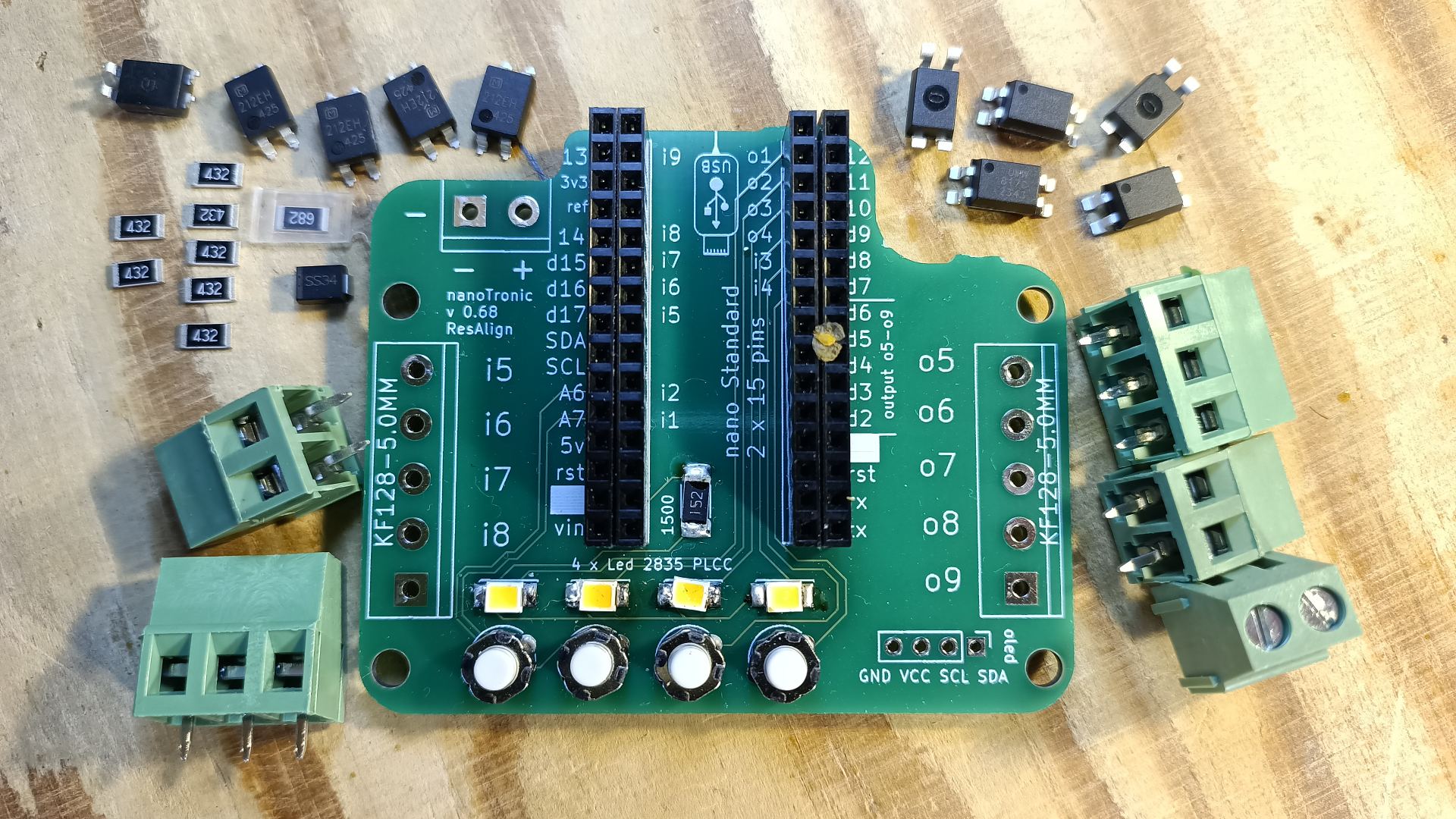

Selles etapis tuleb plaadile juurde monteerida optronid, diood, kruviklemmid ja mõned takistid. Vaatame lähemalt, millises järjekorras ja milliste töövõtetega on kõige tõhusam elemente juurde lisada.

Teises etapis, soovituslikus monteerimise järjekorras lisad juurde

1) Takistid 4300 Ω 2010 3/4W 7 tk
2) Optron PC817C SOP4 SMD 5 tk
3) 3P Terminal KF128 2 tk
4) 2P Terminal KF128 3 tk

5) Takisti 680 Ω 2010 3/4W 1 tk
6) OptoMosfet AQY212EH 305 SMD 5 tk
7) Diood SS34 SMB 1 tk

Teise etapi komponentide nimekiri (.txt 0,2Kb).

Soovitav on teise etapi alguses eemaldada jootmise ajaks 5 x 3 mm nailonkruvid - nii on sul nurkades rohkem ruumi jootekolviga ligipääsuks ega pea muretsema kruvide kuumakahjustuste pärast.

Kruviterminalid käivad soonega 3 + 2 omavahel kokku, et moodustaksid tugevalt koos püsiva, kompaktse 5 klemmiga komponendi. Terminalide jalad on suuremad ja vahe äärega laiem, seepärast on soovitav lisada jootekolvile pisut lisatemperatuuri juurde.

Takistitel ei ole paremat ega vasakut poolt, kuid visuaalselt on korrektsem, kui paigutad need numbritega ühtepidi - nii on sul endal lihtsalt pärast ilusam vaadata.

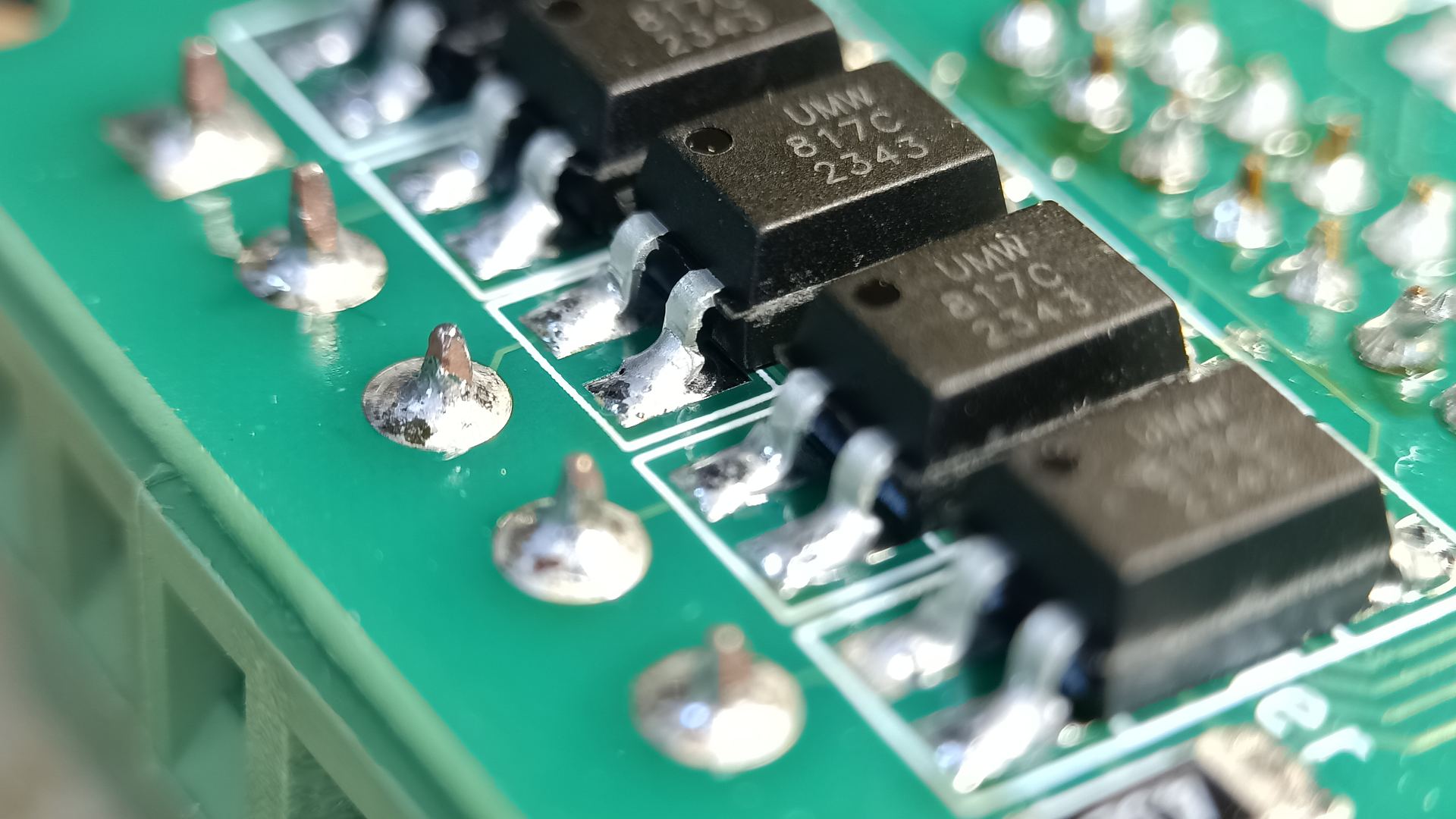

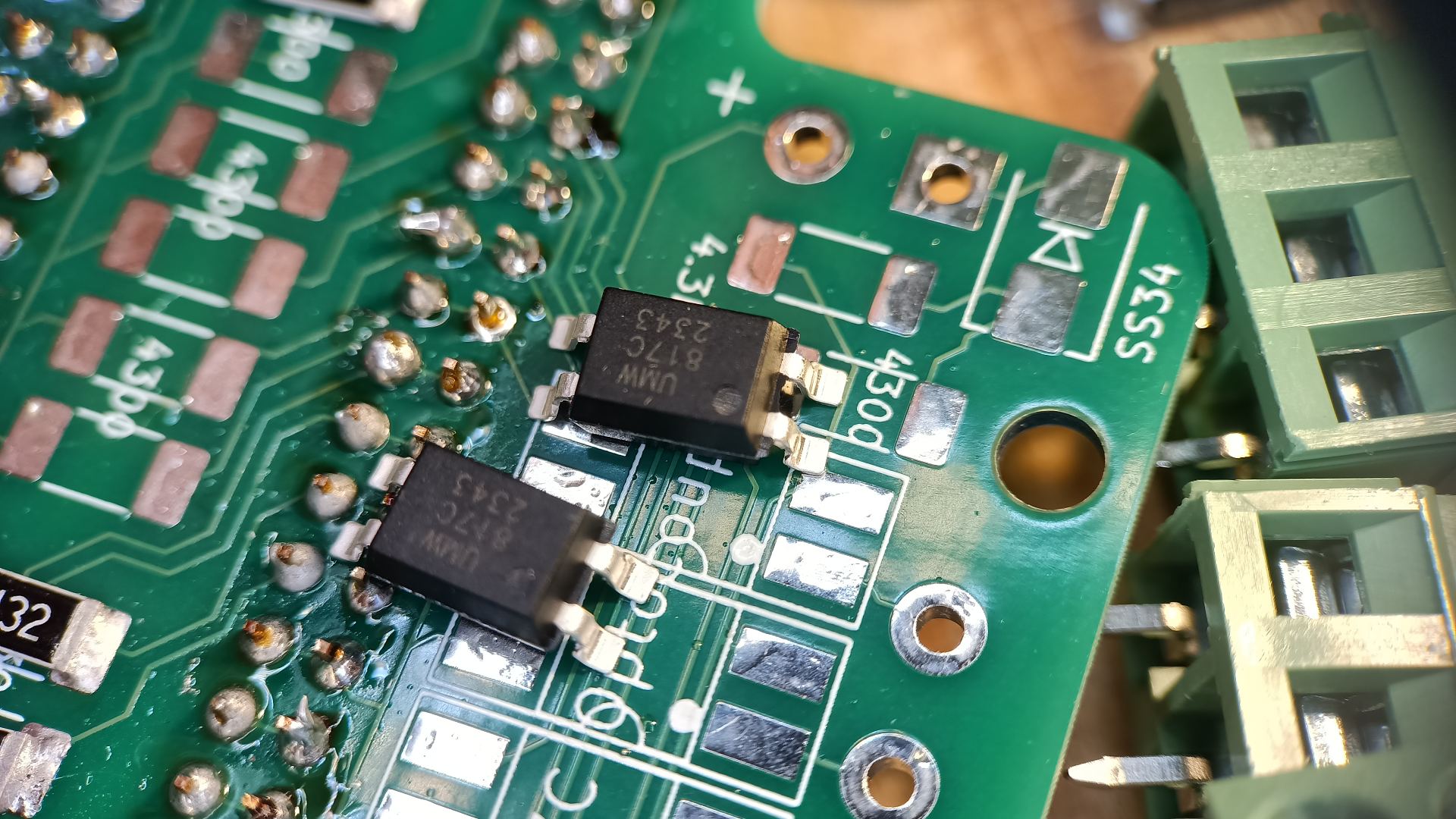

Optronitel tuleb kindlasti jälgida 1. jala asukohta, seda tähistab plaadil valge täidetud ring ja samuti leiad optroni pealt samasuguse tähistuse. Kontrolli kindlasti asetused ENNE jootma hakkamist üle, sest optronid teistpidi tööle ei hakka ja nende ümberpööramiseks uuesti lahtijootmine on tükk tööd.

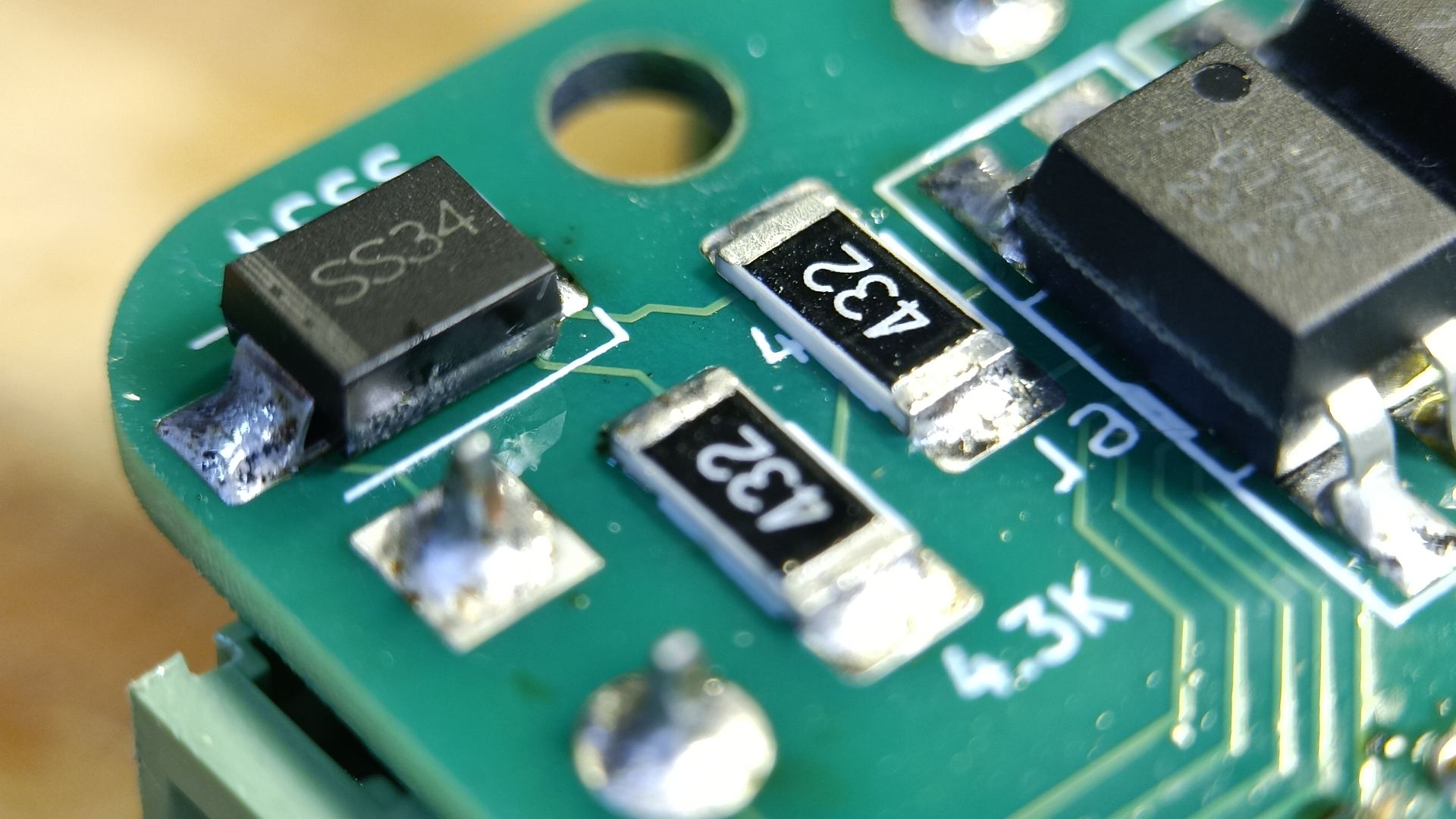

Erinevalt takistitest on dioodil SS34 SMB oluline millist pidi see on joodetud. Pane tähele plaadil dioodi märgil valget joont ja aseta komponendil olev nelja peenikese triibuga ots sellega samale poole.

Kontrolli üle, kas kõik takistid on olemas ja nende esimesena joodetud pool on ka teistkordselt joodisega standardikohalselt kaetud. Vajadusel võta luup ja vaata peale jootmist visuaalselt kõikide komponentide ühendused üle. Vajadusel tee parandused.

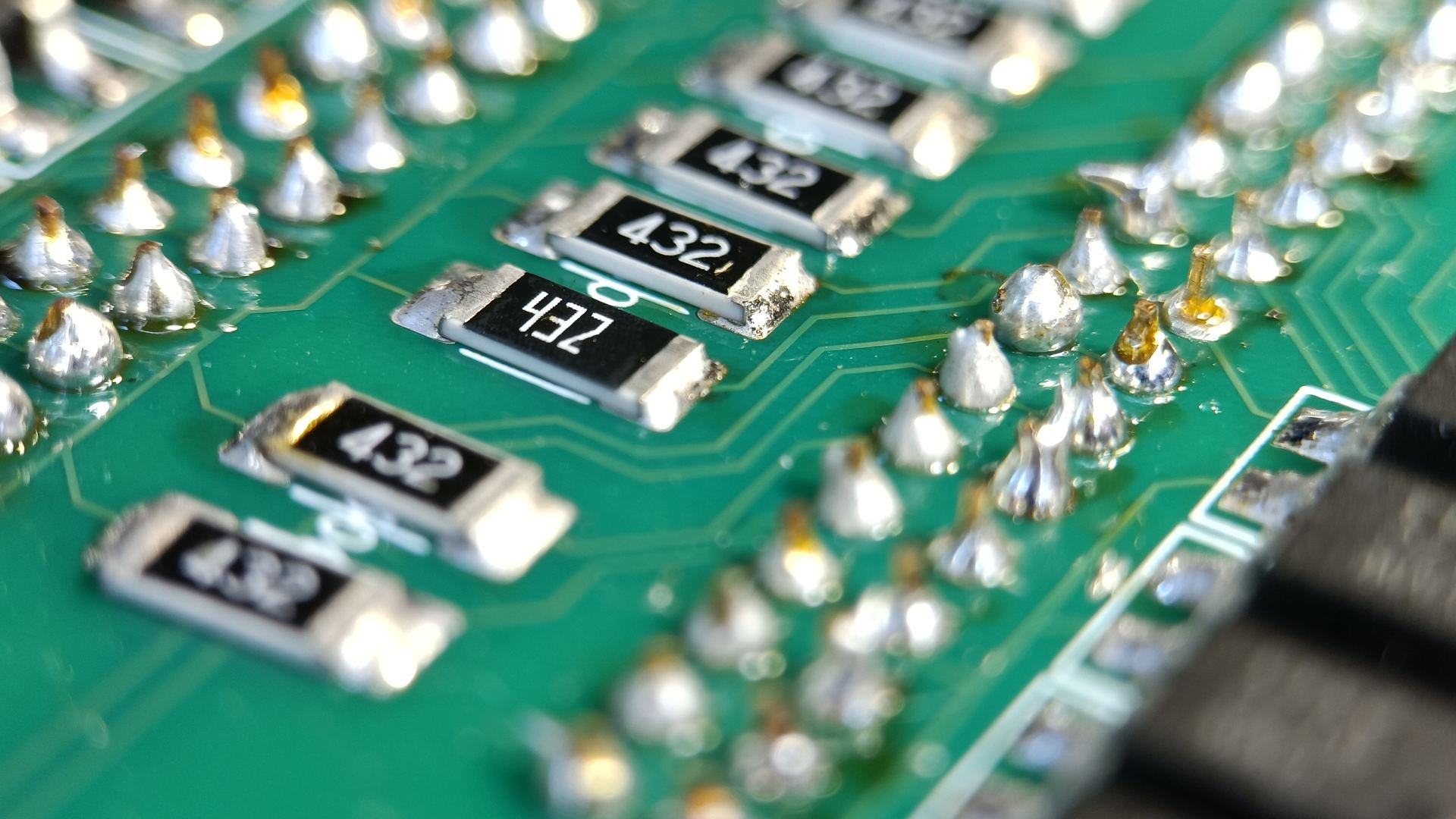

Erinevatelt tarnijatelt, erinevatel aegadel soetatud komponendid võivad enda markeeringu väljanägemiselt pisut erineda. Hoolimata pisut erinevast fondikasutusest on kõik reas olevad takistid sarnaste takistusomadustega 4300 Ω ja suurusega 2010 SMD.

Vaata jootestandardite käsiraamatust üle SMD - plaadi pindmiste komponentide (ingl. Surface Mounted Device) jootmise alajaotus. Hinda enda tööd selles kirjeldatud kvaliteedikriteeriumide järgi.

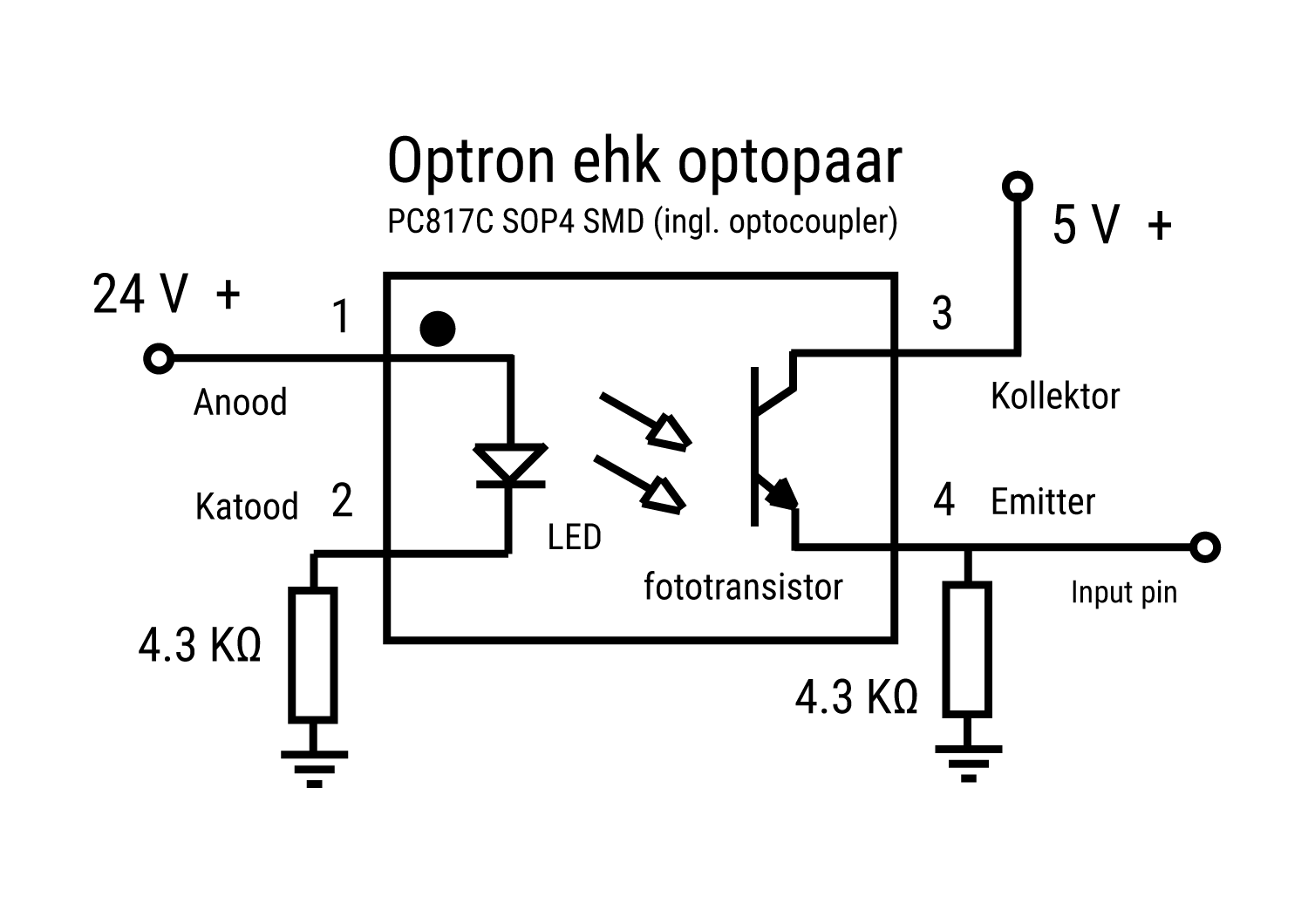

Vaata optronite skeeme ja loe lähemalt kirjeldust, milleks need on kasutusel, millised on ohutusmeetmed paigaldusel ja taustast, millal ning kelle poolt need esmalt kasutusele võeti.

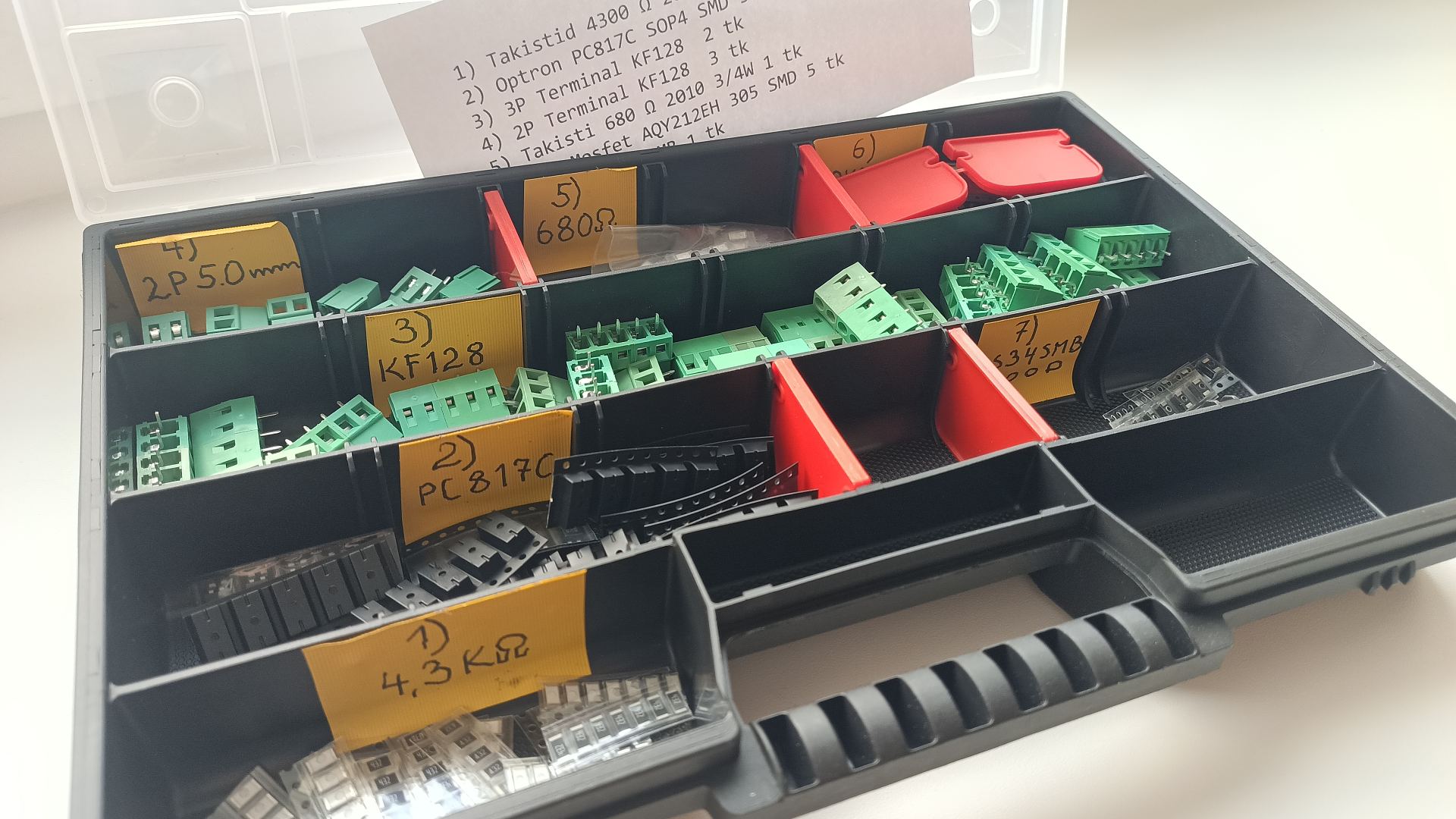

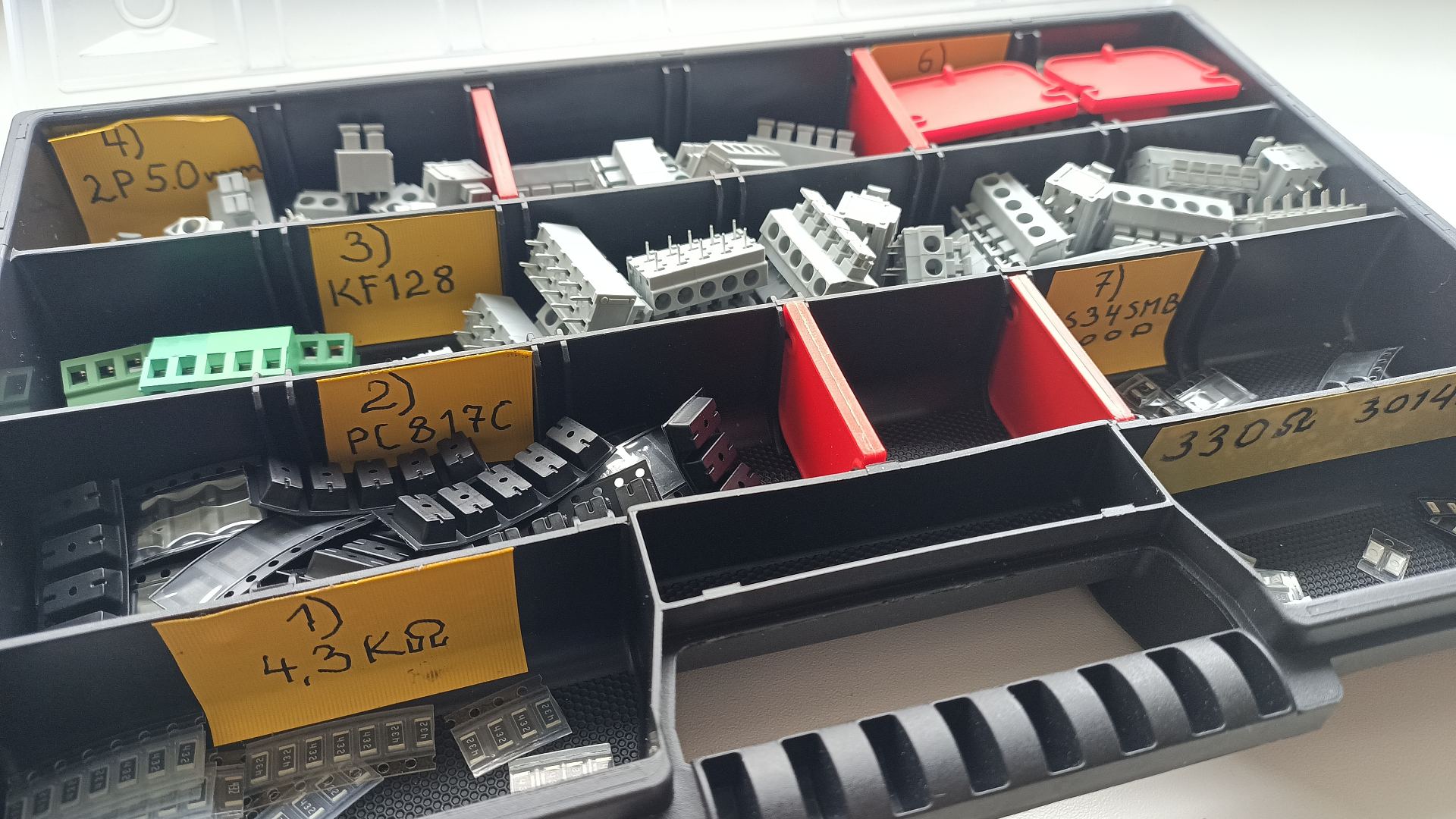

Sarnase väljanägemisega komponentide segimineku vältimiseks võta kindlasti karbist järjekorras, esmalt kahekaupa 1 ja 2 koos, siis 3 ja 4 ning lõpuks 5, 6 ja 7. Peale 4. komponendi monteerimist on soovitav näidata õpetajale, et saada kinnitus optronite korrektses montaažis. TÄHTIS! Optronite ja optomosfetite puhul on kindlasti oluline jälgida 1. jala kohal oleva täpi paigutust.
