Turvareeling

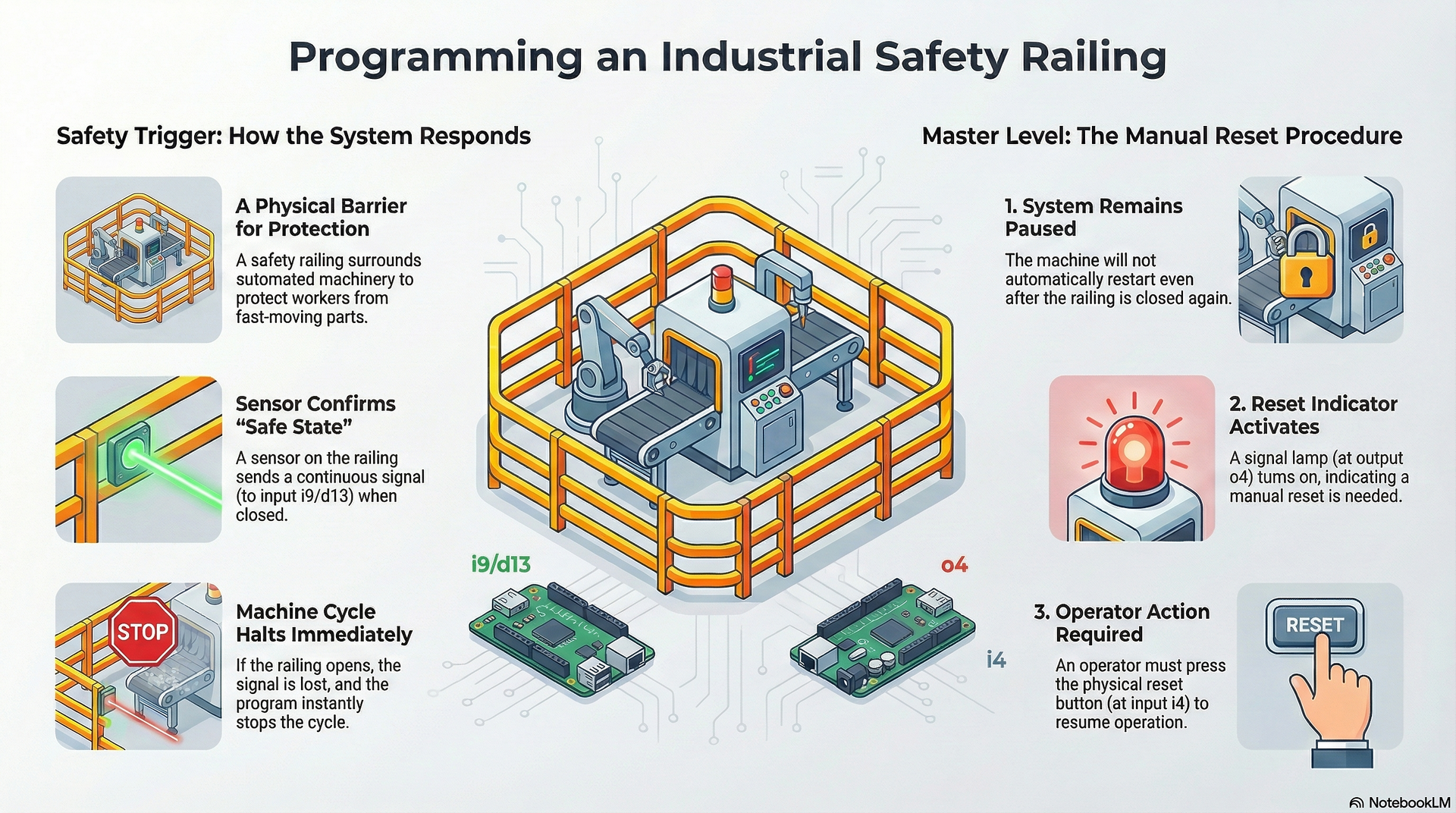

Automatiseeritud seadme ümber on turvareelingud, et kaitsta töötajaid kiiresti liikuvate masinaosade eest. Turvareelingul on andur, mis annab i9 / d13 sisendile signaali juhul kui turvareeling on turvalises asendis, ehk kinni (üles tõstetud). Kasuta mõnda varasemat ülesannet, näiteks "Laborirobot" ja täienda seda lisatingimusega, mis ei luba programmil enam tavapärast tsüklit jätkata, kui turvalüliti signaal on katkenud.

Turvareelingu anduri signaali katkemisel peab jadapordi (ingl. Serial port) kaudu saadetama ühekordne teade, sisuga "Turvalüliti signaal katkenud". Seadme staatusest peab märku andma kontrollamp, mille väljundiks seadista o4.

Meistritase: Juhul kui turvalüliti signaal oli vahepeal katkenud ja nüüd on taastatud, siis ei tohi programm tavapärast tsüklit jätkata enne reset nupu i4 vajutust. Koos reset nupu vajutusega peab kustuma ka kontrollamp o4 väljundist.
